对比图

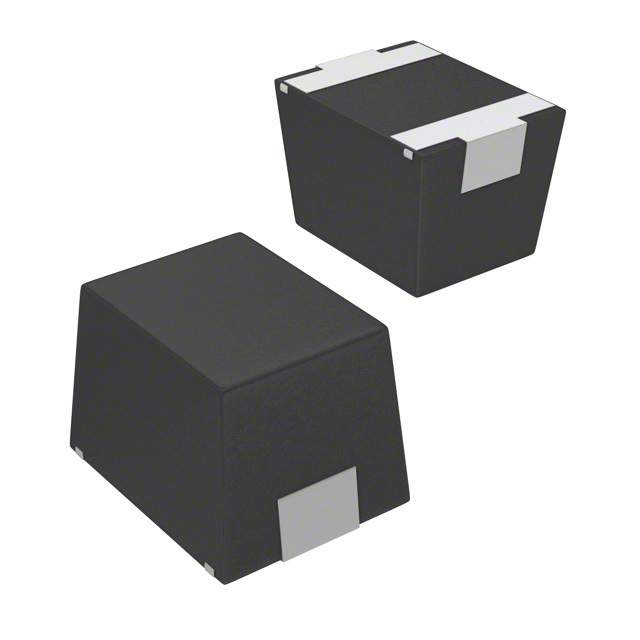

型号 ELJ-FA1R2JF2 IMC1210SY1R2J NLV32T-1R2J-PF
描述 Inductor General Purpose Chip Molded Wirewound 1.2uH 5% 7.96MHz 30Q-Factor Ferrite 215mA 750mOhm DCR 1210 T/RInd Chip Molded Wirewound 1.2uH 5% 7.96MHz 30Q-Factor Powdered Iron 390mA 1210 T/RTDK NLV32T-1R2J-PF 表面贴装高频电感器, NLV系列, 1.2 µH, ± 5%, 1210 [3225 公制], 100 MHz, 0.75 ohm
数据手册 ---
制造商 Panasonic (松下) Vishay Dale (威世达勒) TDK (东电化)
分类 电感电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装(公制) 3225 3225 3225
封装 1210 1210 1210
额定电流 215 mA 390 mA 390 mA
容差 ±5 % ±5 % ±5 %
电感 1.2 μH - 1.2 µH
自谐频率 100 MHz 100 MHz 100 MHz
Q值 30.0 - 30.0
产品系列 - - NLV-PF
电阻 750 mΩ - 750 mΩ
共振频率 100 MHz - 100 MHz
电感公差 - - ±5 %
测试频率 7.96 MHz 7.96 MHz 7.96 MHz
电阻(DC） ≤750 mΩ ≤750 mΩ ≤750 mΩ
额定电流(DC) - - 390 mA
工作温度(Max) - - 105 ℃
工作温度(Min) - - -40 ℃
精度 - - ±5 %
电阻(DC Max) - - 0.75 Ω
屏蔽 No - -
长度 3.20 mm 3.2 mm 3.2 mm
宽度 2.50 mm 2.5 mm 2.5 mm
高度 2.20 mm - 2.2 mm
封装(公制) 3225 3225 3225
封装 1210 1210 1210
重量 - - 0.05 g
工作温度 -20℃ ~ 85℃ -55℃ ~ 125℃ -40℃ ~ 105℃
产品生命周期 Unknown Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
最小包装 - - 2000
RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant
含铅标准 Lead Free Contains Lead Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 - - 2015/06/15
ECCN代码 - - EAR99
