09185106323和5104340-1

对比图

型号 09185106323 5104340-1 057-010-033

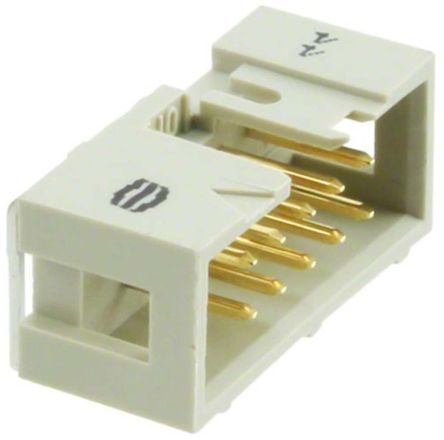

描述 Harting SEK-18 系列 2.54mm 薄型有罩管座，带直角焊接引脚SEK-18 系列 2.54mm 薄型有罩管座，带长度为 2.9mm 的直角焊接引脚，提供多达 64 个触点。提供各种长度 性能级别 2 SEK 系列 触点数量 6 - 64 ### 认可UL### 标准IEC 60 603-13### 针座和插座（IDC 终端）TE Connectivity AMP-Latch 2.54 mm 薄型带状电缆插头连接器，中心和双极化AMP-Latch 薄型印刷电路板垂直和直角安装带状电缆引脚针座连接器，具有 2.54 x 2.54mm 中心和双极化中心线，可与带状电缆插座连接器配接。 这些 AMP-Latch 2.54mm 电缆针座连接器由 UL 94V-0 等级黑色玻璃填充热塑性塑料制成。 部件号 X-5104338-X 为垂直安装，具有用于印刷电路板固定的弯曲焊接尾线和 0.00038 镀薄金触点。 部件号 X-5104340-X 为直角安装，具有用于印刷电路板固定的弯曲焊接尾线和 0.00038 镀薄金触点。 部件号 X-5103308-X 和 103308-X 为垂直安装，具有 0.00038 镀薄金触点 部件号 X-5103309-X 和 103309-X 为垂直安装，具有 0.00076 镀薄金触点 部件号 X-5103310-X 为直角安装，具有 0.00038 镀薄金触点 部件号 X-5103311-X 和 103311-X 为直角安装，具有 0.00076 镀薄金触点 这些 AMP-Latch 薄型印刷电路板引脚针座可配接接有 AMPMODU 电线和印刷电路板安装插座、Novo 插座以及 609、622 和 636 系列母插座连接器 ### TE Connectivity AMP-Latch IDC 带状电缆连接器Conn Shrouded Header HDR 10POS 2.54mm Solder RA Thru-Hole

数据手册 ---

制造商 Harting Technology Group (哈丁电子) TE Connectivity (泰科) Pancon

分类 插针线对板连接器

安装方式 Through Hole Through Hole Through Hole

引脚数 10 - -

触点数 10 10 -

额定电流 1 A 1A/触头 -

排数 2 2 -

方向 Right Angle Right Angle -

针脚数 10 10 -

额定电流(Max) 1 A 1A/触头 -

接触电阻(Max) 20 mΩ - -

极性 - Male Male

触点电镀 - Gold -

绝缘电阻 - 5000 MΩ -

易燃性等级 - UL 94 V-0 -

工作温度(Max) - 105 ℃ -

工作温度(Min) - -65 ℃ -

额定电压(Max) - 250 VAC -

额定电压 - 250 VAC -

长度 20.32 mm 20.32 mm -

宽度 11.99 mm 11.76 mm -

高度 9.2 mm 9.14 mm -

外壳颜色 Gray Black -

触点材质 Copper Alloy Phosphor Bronze -

工作温度 -55℃ ~ 125℃ -65℃ ~ 105℃ -

颜色 - Black -

外壳材质 - Thermoplastic -

产品生命周期 Active Active Active

包装方式 Bulk Tube -

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Lead Free -

ELV标准 - Compliant -

ECCN代码 - EAR99 -

HTS代码 - 8536694040 -
