对比图

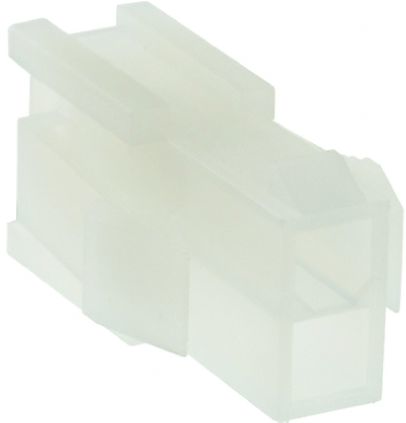

型号 39-01-3103 39-01-3109 1-1586000-0
描述 MOLEX 39-01-3103 连接器外壳, 无安装耳, UL 94V-2, Mini-Fit Jr. 5559系列, 插头, 10 路, 4.2 mmMini-Fit Junior 插头外壳，5559 系列Molex 的一系列 Mini-Fit Junior 插头外壳设计用于接受引脚压接触点（库存号 215-5893 典型）。 这些 Mini-Fit Junior 外壳由尼龙 6/6 构成，轻量且坚固，用于电源、线对线和线对板连接应用。 Mini-Fit Junior 插头外壳系列具有 2 到 18 个触点。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |VAL-U-LOK 系列 10 位置 公头 锁销滑道 空中对接 插头 连接器
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) TE Connectivity (泰科)
分类 连接器外壳连接器外壳连接器外壳
封装 - - Housing
引脚间距 4.20 mm 4.19 mm 4.20 mm
触点数 10 10 10
极性 Male Male Male
触点电镀 - - Tin
额定电压(AC) - - 600 V
额定电流 10.7 A 10.7 A 9.00 A
绝缘电阻 - - 1.00 GΩ
排数 2 2 2
电路数 - - 10
易燃性等级 - - UL 94 V-2
针脚数 10 10 10
拔插次数 - - 50
额定电流(Max) 13A/触头 13A/触头 9A/触头
额定电压(Max) - - 600 VAC
额定电压 - - 600 VAC
灼热丝测试标准 Non-Compliant Non-Compliant -
无卤素状态 Low Halogen Low Halogen -
工作温度(Max) 105 ℃ 105 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
长度 22.2 mm 22.2 mm 22.2 mm
宽度 23.9 mm - 23.8 mm
高度 23.9 mm 23.9 mm 11.6 mm
封装 - - Housing
引脚间距 4.20 mm 4.19 mm 4.20 mm
外壳颜色 Natural Natural Natural
颜色 Natural Natural Natural
材质 - - Nylon
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -40℃ ~ 105℃
外壳材质 Nylon - Nylon
产品生命周期 Active Active Active
包装方式 Bulk Bag Bag
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 - - No SVHC
ECCN代码 - EAR99 EAR99
HTS代码 8538906000 8538906000 8538906000
