对比图

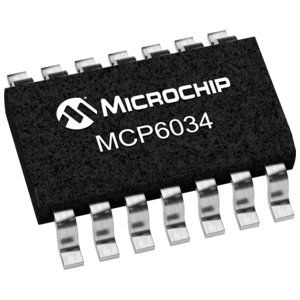

型号 MCP6034-E/SL MCP6074-E/SL MCP6034T-E/SL
描述 MCP6031/6032/6033/6034 运算放大器### 运算放大器，MicrochipMICROCHIP MCP6074-E/SL 运算放大器, 四路, AEC-Q100, 1.2 MHz, 4个放大器, 0.5 V/µs, 1.8V 至 6V, SOIC, 14 引脚MCP6034系列 5.5V 10kHz 0.9μA 高精度 运算放大器 -SOIC-14
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 运算放大器运算放大器运算放大器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 SOIC-14 SOIC-14
电源电压(DC) 1.80V (min) 1.80V (min) 1.80V (min)
工作电压 1.8V ~ 5.5V 1.8V ~ 6V -
输出电流 23 mA 28 mA ≤30 mA
供电电流 900 nA 110 µA 900 nA
电路数 4 4 4
通道数 4 4 4
针脚数 14 14 -
共模抑制比 95 dB 91 dB 95 dB
静态电流 1.35 µA 170 µA -
输入补偿漂移 3.00 µV/K 1.50 µV/K 3.00 µV/K
带宽 10 kHz 1.2 MHz -
转换速率 4.00 mV/μs 500 mV/μs -
增益频宽积 10 kHz 1.2 MHz 10 kHz
输入补偿电压 150 µV 150 µV 150 µV
输入偏置电流 1 pA 1 pA 1 pA
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 10 kHz 1.2 MHz 0.01 MHz
共模抑制比(Min) 70 dB 72 dB 70 dB
电源电压 1.8V ~ 5.5V 1.8V ~ 6V 1.8V ~ 5.5V
电源电压(Max) 5.5 V - -
电源电压(Min) 1.8 V - -
输入电压 1.5V ~ 2.1V - 1.5V ~ 2.1V
长度 8.65 mm 8.65 mm 8.65 mm
宽度 3.9 mm 3.9 mm -
高度 1.25 mm 1.25 mm -
封装 SOIC-14 SOIC-14 SOIC-14
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
