对比图

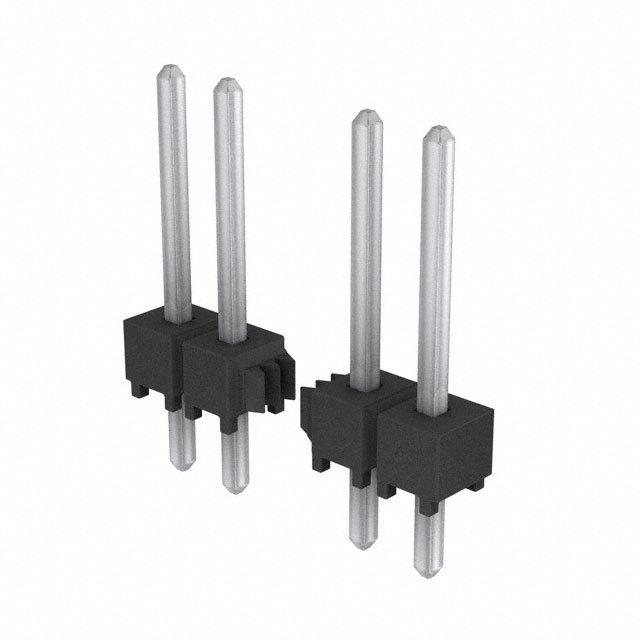

型号 TSW-115-14-T-S TSW-115-23-T-S 22-28-4142
描述 SAMTEC TSW-115-14-T-S Board-To-Board Connector, 2.54mm, 15Contacts, Header, TSW Series, Through Hole, 1Rows板至板连接, 垂直, 2.54 mm, 15 触点, 针座, TSW系列, 通孔安装, 1 排2.54毫米（ .100 ）间距KK®头，分离式，立式， 14电路，锡（Sn ）镀层，配合针脚长度7.49毫米（ 0.295 ） 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 14 Circuits, Tin (Sn) Plating, Mating Pin Length 7.49mm (.295)
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Molex (莫仕)
分类 板对板连接器板对板连接器插头插座
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 15 15 14
极性 Male Male Male
触点电镀 Tin Tin Tin
排数 1 1 1
针脚数 15 15 14
额定电流 - - 4.00 A
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
方向 - - Vertical
电路数 - - 14
额定电流(Max) 6.3A/触头 - -
工作温度(Max) 105 ℃ - -
工作温度(Min) -55 ℃ - -
额定电压(Max) 550 VAC - -
长度 38.1 mm 38.1 mm 35.6 mm
宽度 2.54 mm 2.54 mm 2.49 mm
高度 10.67 mm 2.54 mm 2.29 mm
封装 - - -
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 Black Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -
外壳材质 Plastic Plastic Nylon
颜色 - - Black
产品生命周期 Active Active Active
包装方式 Bag Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
