对比图

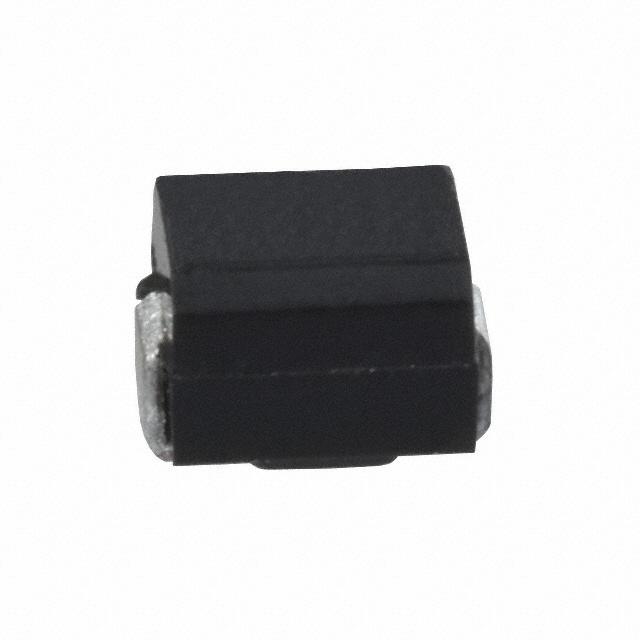

型号 ELJ-FA1R5JF PM1210-1R5J-RC NLV32T-1R5J-EF
描述 Inductor General Purpose Chip Molded Wirewound 1.5uH 5% 7.96MHz 30Q-Factor Ferrite 210mA 750mOhm DCR 1210 T/RSMT贴片电感 SMT Chip Inductors1.5uH ±5% 编带
数据手册 ---
制造商 Panasonic (松下) Bourns J.W. Miller (伯恩斯) TDK (东电化)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
封装(公制) 3225 3225 3225
封装 1210 1210 1210
引脚数 2 2 -
额定电流 210 mA 370 mA 370 mA
容差 ±5 % - ±5 %
电感 1.5 μH 1.5 µH 1.5 µH
自谐频率 90 MHz 85.0 MHz 85 MHz
产品系列 - - NLV-EF
电感公差 - ±5 % ±5 %
测试频率 7.96 MHz 7.96 MHz 7.96 MHz
电阻(DC） ≤750 mΩ ≤850.0 mΩ ≤850 mΩ
额定电流(DC) - 210 mA 370 mA
工作温度(Max) - 125 ℃ 105 ℃
工作温度(Min) - -40 ℃ -40 ℃
精度 - - ±5 %
电阻(DC Max) - 0.75 Ω 0.85 Ω
Q值 30.0 28.0 -
屏蔽 No No -
电阻 750 mΩ - -
共振频率 90.0 MHz - -
长度 3.20 mm 3.20 mm 3.2 mm
宽度 2.5 mm 2.50 mm 2.5 mm
高度 2.4 mm 2.4 mm 2.4 mm
封装(公制) 3225 3225 3225
封装 1210 1210 1210
工作温度 -20℃ ~ 85℃ -40℃ ~ 100℃ -40℃ ~ 105℃
产品生命周期 Unknown Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 - - 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2016/06/20 -
REACH SVHC标准 No SVHC - -
