对比图
型号 4-644456-2 77311-124-12LF 22-03-2121

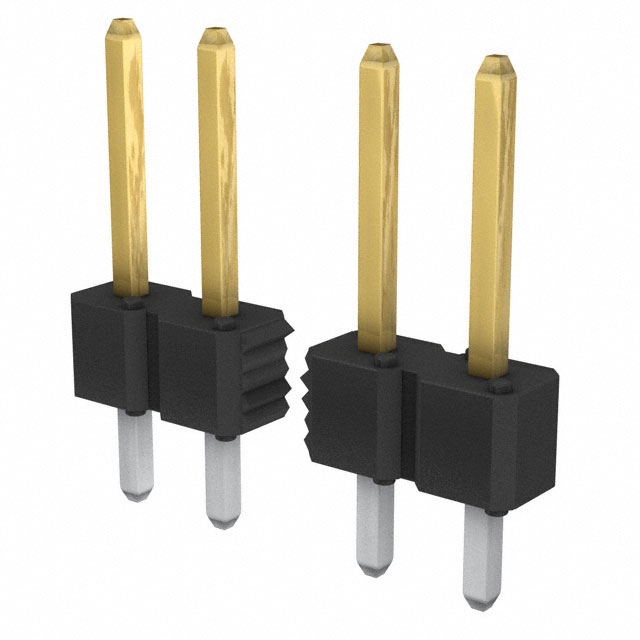

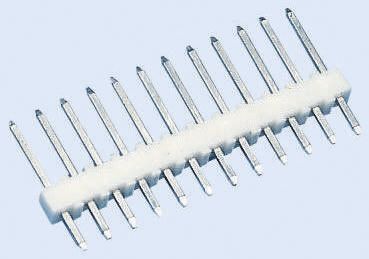

描述 AMP FROM TE CONNECTIVITY 4-644456-2 针座AMPHENOL FCI 77311-124-12LF 板至板连接, 垂直, BergStik 77311系列, 12 触点, 针座, 2.54 mm, 焊接, 1 排MOLEX 22-03-2121 板至板连接, 方形引脚, KK 4030系列, 12 触点, 针座, 2.54 mm, 通孔安装, 1 排
数据手册 ---
制造商 TE Connectivity (泰科) FCI Electronics (法马通) Molex (莫仕)
分类 板对板连接器板对板连接器板对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm - 2.54 mm
触点数 12 12 12
极性 Male Male Male
触点电镀 Tin - Tin
额定电压(AC) 250 V - 250 V
排数 1 1 1
方向 Vertical - Vertical
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 12 12 12
安装角度 180 ° - -
带凸肩 No - -
额定电流(Max) 5A/触头 - 4A/触头
额定电压(Max) 250 VAC - 500 V
接触电阻(Max) 6 mΩ - 10 mΩ
绝缘电阻 - 5000 MΩ 1000 MΩ
工作温度(Max) - 125 ℃ 80 ℃
工作温度(Min) - -65 ℃ -40 ℃
额定电压(DC) - - 250 V
额定电流 - - 4 A
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Low Halogen
电路数 - - 12
接触电阻 - - 20.0 mΩ
拔插次数 - - 25
额定电压 - - 250 V
长度 30.2 mm - 30.2 mm
宽度 2.34 mm - 2.36 mm
高度 10.03 mm - 10.79 mm
引脚间距 2.54 mm - 2.54 mm
外壳颜色 Natural Black White
颜色 Natural - White
触点材质 Copper Alloy Phosphor Bronze Brass
工作温度 -55℃ ~ 105℃ -65℃ ~ 125℃ 0℃ ~ 75℃
外壳材质 Polyester - Nylon
材质 - - Nylon
产品生命周期 Active - Active
包装方式 Bag Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 Compliant - -
REACH SVHC版本 - 2015/06/15 -
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536694040 - 8536694040
