对比图

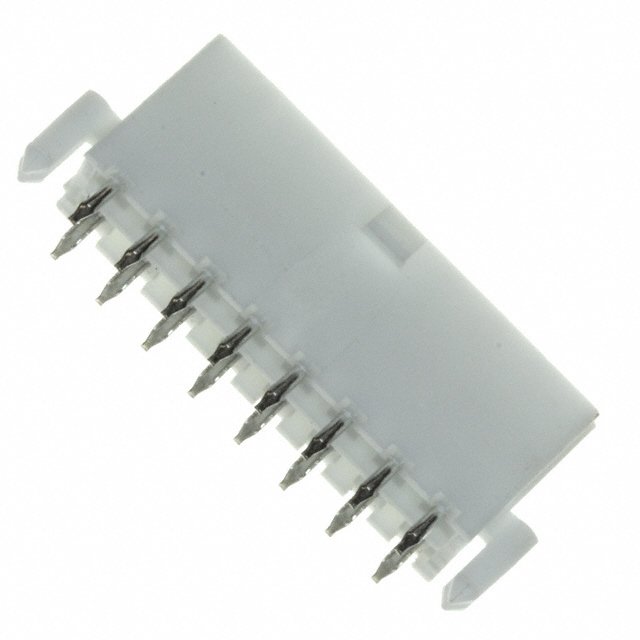

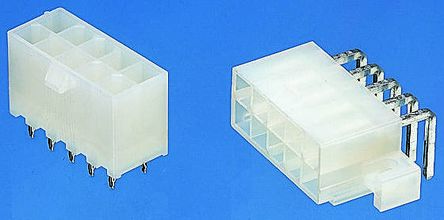

型号 39-29-9164 39-29-9166 39-29-9162
描述 4.20毫米（ .165 “ ）间距迷你小飞度™插头，双排，垂直，以管理单元塑料钉板锁 4.20mm (.165") Pitch Mini-Fit Jr.™ Header, Dual Row, Vertical, with Snap-in Plastic Peg PCB Lock4.20毫米（ .165 “ ）间距迷你适合小™ 4.20mm (.165") Pitch Mini-Fit Jr.™Mini-Fit Junior 垂直管座，5566 系列这些 Mini-Fit Jr 5566 系列插头与 Mini-Fit Jr 5557 系列插座配用，请参见库存号 484-1748（典型）。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 线对板连接器插头插座线对板连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 4.20 mm 4.20 mm 4.20 mm
触点数 16 16 16
极性 Male - Male
触点电镀 Gold Tin Tin
额定电压(DC) 600 V 600 V 600 V
额定电流 9 A 9 A 9 A
绝缘电阻 - 1.00 GΩ 1.00 GΩ
排数 2 2 2
灼热丝测试标准 Non-Compliant Non-Compliant Non-Compliant
无卤素状态 Low Halogen Low Halogen Low Halogen
方向 Vertical Vertical Vertical
电路数 16 16 16
易燃性等级 UL 94 V-0, UL 94 V-2 UL 94 V-0 UL 94 V-0, UL 94 V-2
针脚数 16 16 16
拔插次数 30 30 30
额定电流(Max) 9A/触头 9A/触头 9A/触头
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
额定电压(Max) 600 V 600 V 600 V
额定电压 600 V 600 V 600VAC, 600VDC
接触电阻(Max) 10 mΩ - 10 mΩ
高度 12.8 mm 12.8 mm 12.8 mm
引脚间距 4.20 mm 4.20 mm 4.20 mm
外壳颜色 Natural - Natural
颜色 Natural Off-White Natural
触点材质 Brass Brass Brass
工作温度 -40℃ ~ 105℃ - -40℃ ~ 105℃
外壳材质 Nylon Nylon Nylon
产品生命周期 Active Active Active
包装方式 Tray Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536694040 8536694040 8536694040
