对比图
型号 DF9-41P-1V(32) DF9-41P-1V(69) M40-6004146

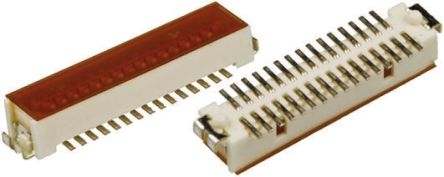

描述 HIROSE(HRS) DF9-41P-1V(32) 堆叠板连接器, DF9系列, 41 触点, 插头, 1 mm, 表面安装 , 2 排HIROSE(HRS) DF9-41P-1V(69) 堆叠板连接器, 41 触点, 针座, 1 mm, 表面安装 , 2 排HARWIN M40-6004146 堆叠板连接器, 41 触点, 插头, 1 mm, 表面安装 , 2 排
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Harwin
分类 板对板连接器板对板连接器板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 - SMD,P=1mm -
引脚间距 1.00 mm - 1.00 mm
触点数 41 41 41
极性 Male Male Male
触点电镀 Tin Gold Tin
额定电流 0.5 A 500 mA 500 mA
绝缘电阻 500MΩ @100VDC 500 MΩ 500 MΩ
排数 2 2 2
针脚数 41 41 41
额定电流(Max) 0.5 A 0.5 A -
额定电压 150 VAC 150 VAC 100 VAC
接触电阻(Max) 50 mΩ 50 mΩ -
易燃性等级 UL 94 V-0 - -
额定电压(AC) - - 100 V
接触电阻 - - 50 mΩ
工作温度(Max) - - 100 ℃
工作温度(Min) - - -55 ℃
长度 26.1 mm 26.1 mm 26.1 mm
宽度 4.2 mm 4.2 mm 4.2 mm
高度 3.3 mm 3.3 mm 3.3 mm
封装 - SMD,P=1mm -
引脚间距 1.00 mm - 1.00 mm
外壳颜色 Beige Beige -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 - 45℃ ~ 125℃ -20℃ ~ 125℃
外壳材质 Nylon - -
颜色 - - Natural
绝缘材质 - - Nylon
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Tape & Reel (TR) Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2014/06/16 2014/06/16 2015/12/17
ECCN代码 - - EAR99
