对比图
型号 IR21814 IR21814PBF
描述 600V High and Low Side Driver IC with typical 1.9A source and 2.3A sink currents in 14 Lead PDIP package for IGBTs and MOSFETs. Also available in 14 Lead SOIC, 8 Lead SOIC, and 8 Lead PDIP.INFINEON IR21814PBF 双路驱动器, MOSFET, 高压侧和低压侧, 10V-20V电源, 2.3A输出, 220ns延迟, DIP-14
数据手册 --
制造商 Infineon (英飞凌) Infineon (英飞凌)
分类 FET驱动器
安装方式 Through Hole Through Hole

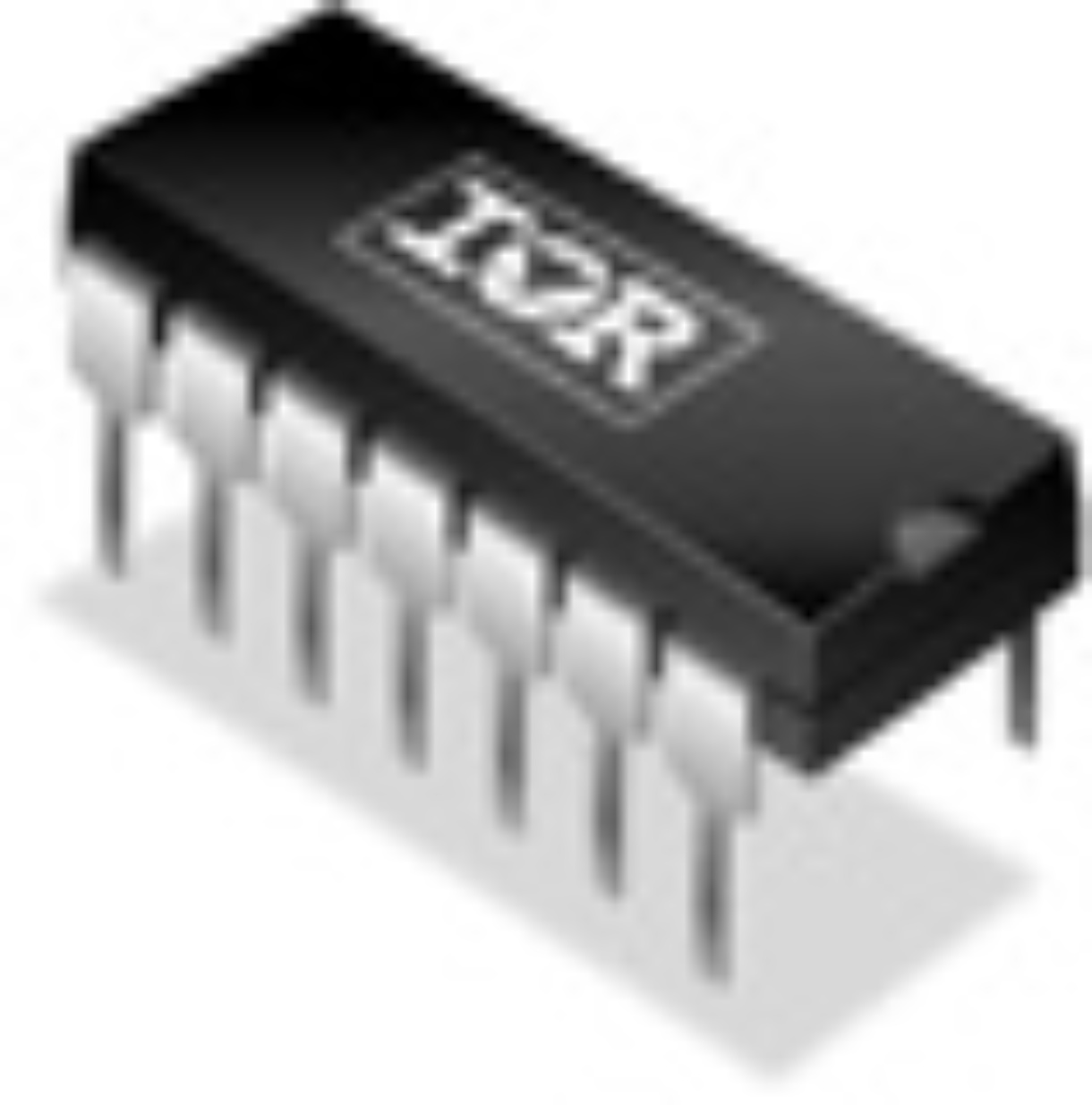

封装 DIP-14 DIP-14
引脚数 - 14
上升/下降时间 40ns, 20ns 40ns, 20ns
电源电压 10V ~ 20V 10V ~ 20V
工作电压 - 10V ~ 20V
输出接口数 - 2
输出电压 - 620 V
输出电流 - 1.90 A
针脚数 - 14
耗散功率 - 1600 mW
上升时间 - 60ns (Max)
下降时间 - 35ns (Max)
下降时间(Max) - 35 ns
上升时间(Max) - 60 ns
工作温度(Max) - 125 ℃
工作温度(Min) - -40 ℃
耗散功率(Max) - 1600 mW
电源电压(Max) - 20 V
电源电压(Min) - 10 V
封装 DIP-14 DIP-14
长度 - 20.19 mm
宽度 - 7.11 mm
高度 - 5.33 mm
工作温度 -40℃ ~ 150℃ (TJ) -40℃ ~ 150℃ (TJ)
产品生命周期 Active Active
包装方式 Tube Tube
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC版本 - 2015/12/17
ECCN代码 - EAR99
