对比图
型号 PGA204BP PGA204BPG4 PGA280AIPW
描述 TEXAS INSTRUMENTS PGA204BP 仪器放大器, 1个放大器, 50 µV, 0.07 V/µs, 1 MHz, ± 4.5V 至 ± 18V, DIP50µV 失调电压、G=1、10、100、1000 可编程增益仪表放大器 16-PDIPTEXAS INSTRUMENTS PGA280AIPW 仪器放大器, 3个放大器, 15 µV, 1 V/µs, 6 MHz, 10V 至 38V, TSSOP
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 仪表放大器仪表放大器仪表放大器
安装方式 Through Hole Through Hole Surface Mount
引脚数 16 16 24

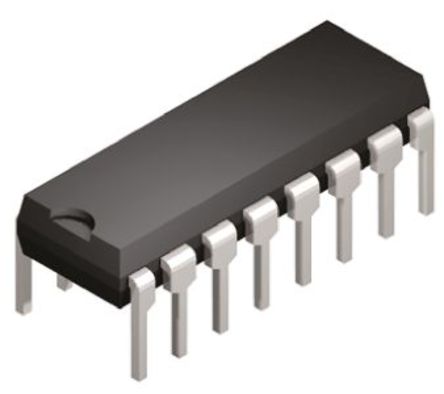

封装 PDIP-16 PDIP-16 TSSOP-24
供电电流 5.2 mA 5.2 mA 2.4 mA
电路数 1 1 1
通道数 1 1 4
针脚数 16 - 24
共模抑制比 123 dB 80 dB 140 dB
静态电流 5.20 mA 5.20 mA 3.00 mA
带宽 1 MHz 1.00 MHz 6 MHz
转换速率 300 mV/μs 300 mV/μs 1.00 V/μs
增益频宽积 - - 6 MHz
输入补偿电压 10 µV 10 µV 15 µV
输入偏置电流 500 pA 500 pA 800 pA
工作温度(Max) 85 ℃ 85 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
增益带宽 - - 6 MHz
共模抑制比(Min) 80 dB 80 dB 140 dB
电源电压 - - 10V ~ 38V
电源电压(Max) 30V ~ 50V 36 V 30V ~ 50V
电源电压(Min) 9 V 9 V 10 V
3dB带宽 1 MHz 1 MHz -
电源电压(DC) 15.0 V - -
工作电压 4.5V ~ 18V - -
长度 19.3 mm 19.3 mm 7.9 mm
宽度 6.35 mm 6.35 mm 4.5 mm
高度 4.57 mm 4.57 mm 1.05 mm
封装 PDIP-16 PDIP-16 TSSOP-24
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 EAR99 - -
