对比图
型号 S8B-PH-K-S(LF)(SN) B8B-PH-K-S(LF)(SN) S8B-PH-K-S

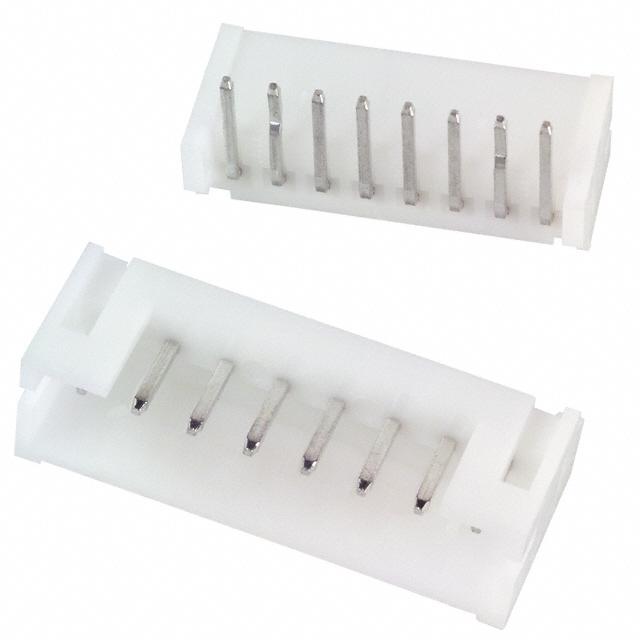

描述 JST (JAPAN SOLDERLESS TERMINALS) S8B-PH-K-S (LF)(SN) 线至板连接器, 侧部进入, PH系列, 8 触点, 针座, 2 mm, 通孔安装, 1 排JST (JAPAN SOLDERLESS TERMINALS) B8B-PH-K-S(LF)(SN) 线至板连接器, PH系列, 8 触点, 针座, 2 mm, 通孔安装, 1 排Socket; wire-board; male; PH; 2mm; PIN:8; THT; 100V; 2A; -25÷85℃
数据手册 ---
制造商 JST (日本压着端子) JST (日本压着端子) JST (日本压着端子)
分类 线对板连接器线对板连接器插头插座
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
引脚数 - - 8
触点数 8 8 8
极性 Male Male Male
触点电镀 Tin Tin Tin Lead
额定电压(AC) - 100 V -
额定电流 2 A 2 A 2 A
绝缘电阻 1000 MΩ 1000 MΩ -
排数 1 1 1
针脚数 8 8 8
接触电阻 - 10.0 mΩ -
额定电流(Max) 2 A 2 A -
工作温度(Max) 85 ℃ 85 ℃ -
工作温度(Min) -25 ℃ -25 ℃ -
额定电压 100 V 100 V 100 V
接触电阻(Max) 20 mΩ 20 mΩ -
方向 - - Horizontal
长度 17.9 mm 17.9 mm 17.9 mm
宽度 7.6 mm 4.5 mm 7.6 mm
高度 4.8 mm 6 mm 4.8 mm
封装 - - -
引脚间距 2.00 mm 2.00 mm 2.00 mm
外壳颜色 White White Natural
颜色 Natural Natural Natural
触点材质 Brass Brass Brass
材质 Polyamide (PA) Polyamide (PA) -
工作温度 -25℃ ~ 85℃ -25℃ ~ 85℃ -25℃ ~ 85℃
外壳材质 Nylon Nylon Nylon
产品生命周期 Active Active Obsolete
包装方式 Box Box Bulk
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC标准 - No SVHC -
REACH SVHC版本 2015/12/17 2015/12/17 -
