对比图
型号 0603CS-15NXJLU CW160808-15NJ L-14W15NJV4E

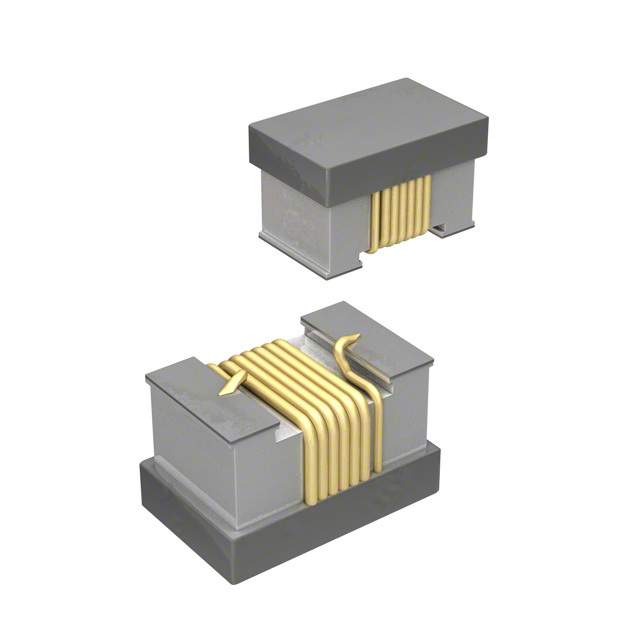

描述 COILCRAFT 0603CS-15NXJLU 表面贴装高频电感器, AEC-Q200 0603CS系列, 15 nH, ± 5%, 0603 [1608 公制], 4 GHz, 0.17 ohmBOURNS CW160808-15NJ 表面贴装高频电感器, CW160808系列, 15 nH, ± 5%, 0603 [1608 公制], 4 GHz, 0.17 ohmJOHANSON TECHNOLOGY L-14W15NJV4E 表面贴装高频电感器, L-14W系列, 15 nH, ± 5%, 0603 [1608 公制], 3.1 GHz, 0.17 ohm
数据手册 ---
制造商 Coilcraft (线艺) Bourns J.W. Miller (伯恩斯) Johanson Technology (约翰逊)
分类 贴片电感贴片电感贴片电感
安装方式 Surface Mount Surface Mount -
封装(公制) 1608 1608 1608
封装 0603 0603 0603
引脚数 - 2 2
额定电流 700 mA 0.7 A 700 mA
电感 15 nH 15 nH 15 nH
自谐频率 4.00 GHz 4000 MHz 3.10 GHz
Q值 89.0 30.0 35.0
产品系列 0603cs - -
电感公差 ±5 % ±5 % ±5 %
电阻(DC） 170 mΩ 0.17 Ω 170 mΩ
额定电流(DC) 700 mA 700 mA 700 mA
电阻(DC Max) 0.17 Ω 0.17 Ω 0.17 Ω
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
屏蔽 - No -
测试频率 - 250 MHz -
长度 1.6 mm 1.85 mm 1.6 mm
宽度 0.8 mm 1.25 mm 0.8 mm
封装(公制) 1608 1608 1608
封装 0603 0603 0603
高度 - 1.2 mm 1.25 mm
产品生命周期 Active Active Unknown
包装方式 Cut Tape (CT) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2016/06/20 2015/06/15
工作温度 - -40℃ ~ 125℃ -40℃ ~ 125℃
导体材质 - Copper -
ECCN代码 - EAR99 -
HTS代码 - 8504508000 -
