对比图
型号 MCP1827-ADJE/AT MCP1827T-ADJE/ET MCP1827-ADJE/ET

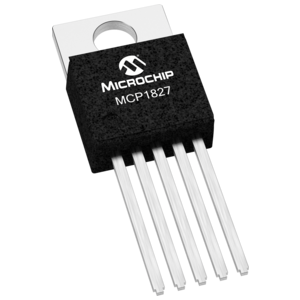

描述 MICROCHIP MCP1827-ADJE/AT 芯片, 稳压器, LDO, 1.5A, 可调电压, TO220-5MCP1827 低压降电压稳压器Microchip MCP1827 是低压降 (LDO) 电压调节器，可在 2.3 V 至 6 V 的输入电压下工作，同时提供高达 1.5 A 电流。 设备提供 120 μA 低静态电流，且仅 1 μF 输出电容即可稳定输出。 MCP1804 具有电源正常输出和电流折返保护功能。### 特点1.5A 输出电流能力 输入工作电压范围：2.3 V 至 6.0 V 低压降电压：1.5A 时为 330 mV（典型） 输出电压电容：0.5%（典型） 通过 1.0 μF 陶瓷输出电容器稳定 快速响应负载瞬变 低电源电流：120 μA（典型） 低关闭电源电流：0.1 μA（典型）（仅限 MCP1827） 固定延迟电源正常输出（仅限 MCP1827） 短路电流限制和过温保护 ### LDO（低压降）线性电压调节器，MicrochipMICROCHIP MCP1827-ADJE/ET 电压稳压器, LDO, 可调, 2.3V至6V输入, 330mV压差, 800mV至5V/1.5A输出, TO-263-5
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Through Hole Surface Mount Surface Mount
引脚数 5 5 5
封装 TO-220-5 TO-252-5 TO-263-6
输出接口数 1 1 1
输入电压(DC) 2.30V (min) 2.30V (min) 2.30V (min)
输出电压 0.8V ~ 5V 0.8V ~ 5V 0.8V ~ 5V
输出电流 1.5 A 1.5 A 1.5 A
静态电流 0.12 mA 220 µA 0.22 mA
输出电容类型 Ceramic Ceramic Ceramic
跌落电压 330 mV 0.33V @1.5A 0.33V @1.5A
输入电压(Max) 6 V 6 V 6 V
输入电压(Min) 2.3 V 2.3 V 2.3 V
输出电流(Max) 1.5 A 1.5 A 1.5 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
精度 ±0.5 % ±2 % ±2 %
输入电压 2.3V ~ 6V 2.3V ~ 6V 2.3V ~ 6V
工作电压 2.3V ~ 6V - -
供电电流 220 μA - 220 µA
针脚数 5 - 5
耗散功率 2.218 W - -
输出电压(Max) 5 V - 5 V
输出电压(Min) 800 mV - 800 mV
长度 0.42 in 9.65 mm 10.67 mm
宽度 4.83 mm 0.42 in 4.65 mm
高度 0.65 in 4.83 mm 4.83 mm
封装 TO-220-5 TO-252-5 TO-263-6
工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 - - EAR99
HTS代码 - - 8542390001
