对比图

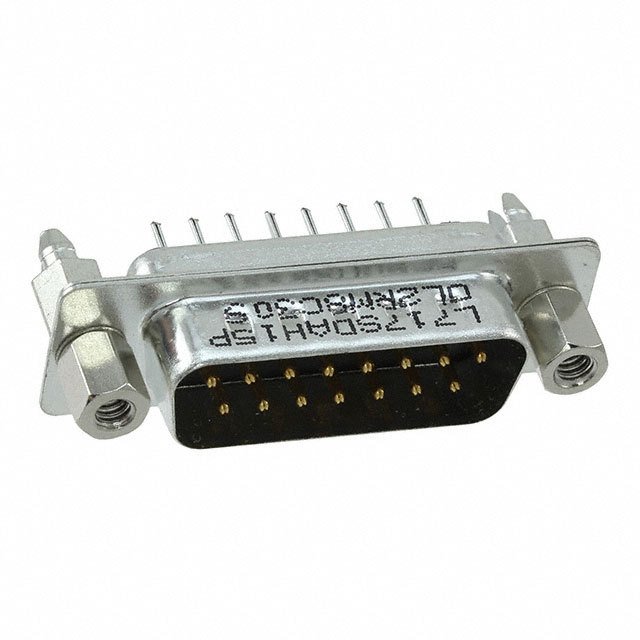

型号 DA-15P-0L2-A191-K87 L777TSAG15POL2 L717SDAH15POL2RM8C309
描述 原型 D 型连接器与 MIL 24308 连接器兼容 高可靠性和军用性能 低触点电阻 单块防潮 耐高温绝缘体 电缆/面板安装类型绝缘 还提供原型 D 型直向型号和 90° 印刷电路板型号 关于合适的打孔器查看库存号477-8690 外壳材料 | 黄钢 锌底铬酸盐 ---|--- 绝缘体易燃性等级 | UL94V0 触点 | 铜合金，局部镀金 额定电流 | 5A 电介质耐受电压 | 1250V 交流 触点电阻（最大值） | 10mΩ 绝缘电阻（最小值） | 5000MΩ 温度范围 | -55°C 至 +125°C 接合次数（最小值） | 500 尺寸（毫米） --- | **9 路** | **15 路** | **25 路** | **37 路** 尺寸 A | 25.0 | 33.3 | 47.0 | 63.5 尺寸 B | 19.8 (21.3*) | 28.2 (29.6*) | 41.9 (43.4*) | 58.4 (59.8*) 尺寸 C | 11.3 (12.9*) | 11.3 (12.9*) | 11.3 (12.9*) | 11.3 (12.9*) （*线束槽安装尺寸） ### ITT D 型连接器适合于军事应用、工业应用或者商业应用和计算机接口连接等等 | ITT D* U ---|--- | （压接触点） 主体 | 钢 表面，主体（标准） | 锌底黄铬酸盐 绝缘体 | 热塑 绝缘 | UL94V0 触点 | 铜合金 触点电镀： | 金 开关电流 | 5A 工作电压 | 400V= 或 ∼ 峰值 - 峰值 触点电阻（最大） | 8mΩ 绝缘电阻（最小） | 5000mΩ 温度范围 | -55°C 至 125°C 环境分类 | - 接头数目（最小值） | 500Conn D-Subminiature PIN 15POS 2.74mm Solder ST Thru-Hole 15 Terminal 1PortConn D-Subminiature PIN 15POS 2.74mm Solder ST Thru-Hole 15 Terminal 1Port
数据手册 ---
制造商 ITT Corporation (ITT电子) Amphenol (安费诺) Amphenol (安费诺)
分类 D-Sub连接器D-Sub连接器D-Sub连接器
安装方式 Through Hole Through Hole Through Hole
触点数 15 15 15
额定电流 5 A 5 A 5 A
绝缘电阻 - 5000 MΩ 1000 MΩ
排数 2 2 2
针脚数 - 15 15
额定电流(Max) 5 A 5 A 5 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压(Max) - 600 VAC 250 VAC
额定电压 - 600 V 250 V
工作电压(Max) - 600 VAC 250 VAC
接触电阻(Max) 10 mΩ 10 mΩ 20 mΩ
高度 11.69 mm 12.12 mm 12.1 mm
长度 39.14 mm - -
宽度 11.69 mm - -
触点材质 Copper Alloy Copper Alloy Brass
工作温度 - -55℃ ~ 125℃ -55℃ ~ 155℃
颜色 - - Black
包装方式 - Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
军工级 Yes - -
ECCN代码 - EAR99 -
