对比图
型号 ELJFC101JF NLV25T-101J-EF NLV25T-101J-PF

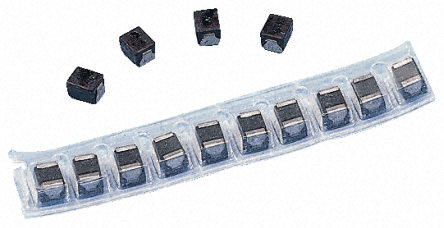

描述 Panasonic 1008 ELJFC 系列高频片式电感器Panasonic ELJFC 电感器由线绕铁氧体磁芯和环氧树脂封装构成。这些 SMD 片式电感器用于一般使用，适合流动或回流焊接。灵敏的频率响应 高 Q（质量因子） 1008 封装尺寸 ### 应用 ELJFC 芯片的合适应用包括通用电子设备、无线通信设备和 AV 设备。 ### 表面安装 1008 电感器（扼流圈）TDK NLV25T-101J-EF 表面贴装高频电感器, NLV-EF系列, 100 µH, ± 5%, 1008 [2520 公制], 12 MHz, 21 ohmNLV 系列 1008 100 uH ±5 % 21 Ohm 60 mA 表面贴装 模压 线绕电感
数据手册 ---
制造商 Panasonic (松下) TDK (东电化) TDK (东电化)
分类 贴片电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装(公制) 2520 - 2520
封装 1008 1008 1008
额定电流 60.0 mA 60 mA 60 mA
容差 ±5 % ±5 % ±5 %
电感 100 µH 100 µH 100 µH
自谐频率 12.0 MHz 12 MHz 12 MHz
Q值 15.0 - 15.0
产品系列 ELJFC NLV-EF NLV-PF
电阻 21.0 Ω - 21.0 Ω
共振频率 12.0 MHz - 12.0 MHz
屏蔽 - - No
电感公差 ±5 % ±5 % ±5 %
测试频率 796 kHz 796 kHz 796 kHz
电阻(DC） 21 Ω 21 Ω ≤21 Ω
额定电流(DC) 60 mA 60 mA 60 mA
工作温度(Max) 85 ℃ 105 ℃ 105 ℃
工作温度(Min) -20 ℃ -40 ℃ -40 ℃
精度 - ±5 % ±5 %
电阻(DC Max) 21 Ω 21 Ω 21 Ω
长度 2.5 mm 2.5 mm 2.5 mm
宽度 - 2.0 mm 2 mm
高度 1.6 mm 1.9 mm 1.8 mm
封装(公制) 2520 - 2520
封装 1008 1008 1008
重量 - - 0.025 g
工作温度 -20℃ ~ 85℃ -40℃ ~ 105℃ -40℃ ~ 105℃
产品生命周期 Unknown Active Not Recommended
包装方式 Cut Tape (CT) Cut Tape (CT) Tape & Reel (TR)
最小包装 - 2000 2000
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free PB free Lead Free
REACH SVHC版本 2015/06/15 2015/06/15 2015/06/15
REACH SVHC标准 No SVHC - -
ECCN代码 - - EAR99
HTS代码 - - 8504508000
