对比图

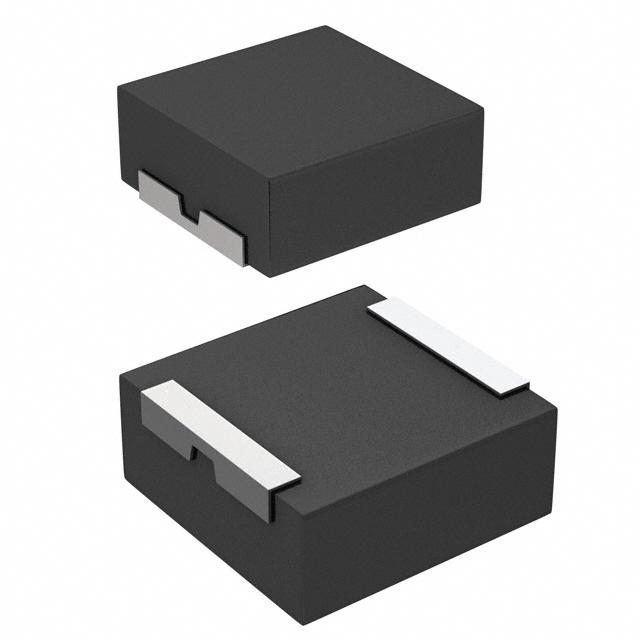

型号 IHLP6767DZER1R5M01 IHLP6767GZER220M01 IHLP6767DZER1R5M11
描述 VISHAY IHLP6767DZER1R5M01 表面贴装功率电感器, IHLP-6767DZ-01系列, 1.5 µH, ± 20%, 屏蔽, 4730 µohm, 23.5 AVISHAY IHLP6767GZER220M01 表面贴装功率电感器, IHLP-6767GZ-01系列, 22 µH, ± 20%, 屏蔽, 0.0265 ohm, 11 AInd High Current Shielded Wirewound 1.5uH 20% 100kHz 31A 6767 T/R
数据手册 ---
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Vishay Semiconductor (威世)
分类 贴片电感贴片电感贴片电感
引脚数 - 2 2
封装 17.15mm x 17.15mm x 4mm 17.15mm x 17.15mm x 7mm -
容差 - ±20 % -
电感 1.5 µH 22 µH 1.5 µH
自谐频率 - 100 kHz -
电阻 - 25.1 mΩ 3.12 Ω
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 100 kHz 100 kHz
工作温度(Max) - 125 ℃ -
工作温度(Min) - -55 ℃ -
电阻(DC Max) 0.00473 Ω 0.0265 Ω 0.00343 Ω
长度 - 17.15 mm 17.7 mm
宽度 - 17.15 mm 17.1 mm
高度 - 7 mm 4.01 mm
封装 17.15mm x 17.15mm x 4mm 17.15mm x 17.15mm x 7mm -
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -25℃ ~ 125℃
包装方式 Cut Tape (CT) Cut Tape (CT) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 - Lead Free Lead Free
REACH SVHC标准 - No SVHC -
