对比图

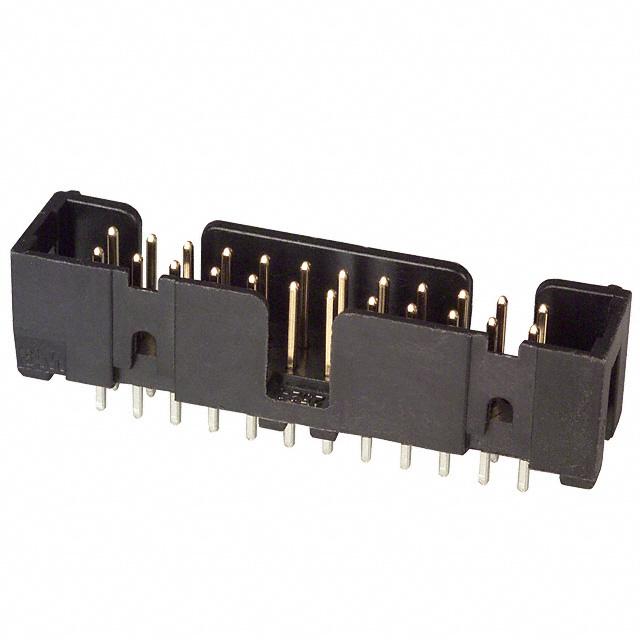

型号 2524-6002UB N2524-6002-RB
描述 Conn Shrouded Header HDR 24POS 2.54mm Solder ST Thru-HoleConn Shrouded Header HDR 24POS 2.54mm Solder ST Thru-Hole
数据手册 --
制造商 3M 3M
分类 板对板连接器线对板连接器
安装方式 Through Hole Through Hole
引脚数 - 24
引脚间距 2.54 mm 2.54 mm
触点数 24 24
极性 Male Male
触点电镀 Gold, Tin Lead Gold, Tin
额定电压(AC) - 350 V
额定电流 1.75 A 1.75 A
绝缘电阻 1000 MΩ 1000 MΩ
排数 2 2
易燃性等级 - UL 94 V-0
针脚数 24 24
接触电阻 - 20.0 mΩ
拔插次数 - 200
额定电流(Max) 1.75 A 1.75 A
工作温度(Max) 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃
额定电压(Max) 1000 V -
长度 37.8 mm 37.8 mm
宽度 8.59 mm 8.59 mm
高度 9.91 mm 9.91 mm
引脚间距 2.54 mm 2.54 mm
外壳颜色 Gray Black
颜色 Gray Black
触点材质 Copper Alloy Copper Alloy
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃
外壳材质 Plastic Plastic
绝缘材质 Polyester -
产品生命周期 Obsolete Active
包装方式 Bulk Bulk
RoHS标准 Non-Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free
REACH SVHC标准 - No SVHC
