对比图
型号 LM21212MHE-2/NOPB LM21212MH-2/NOPB LM21212MHX-2/NOPB
描述 具有可调频率的 2.95V 至 5.5V、12A 电压模式同步降压稳压器 20-HTSSOP -40 to 125TEXAS INSTRUMENTS LM21212MH-2/NOPB 直流-直流开关降压(逐步递减)稳压器, 可调, 2.95V-5.5V输入, 600mV-5.5V输出, 12A输出, HTSSOP-20具有可调频率的 2.95V 至 5.5V、12A 电压模式同步降压稳压器 20-HTSSOP -40 to 125
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 20 20 20

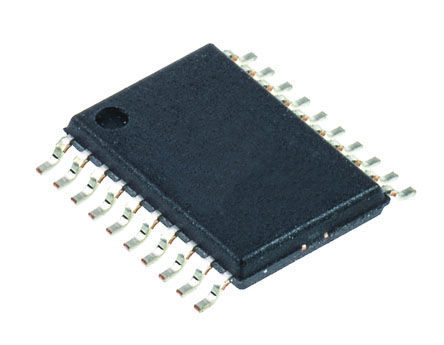

封装 TSSOP-20 HTSSOP-20 HTSSOP-20
输出接口数 1 1 1
输出电压 0.6V ~ 5.5V 0.6V ~ 5.5V 0.6V ~ 5.5V
输出电流 12 A 12 A 12 A
静态电流 1.50 mA 1.50 mA 1.50 mA
调节输出数 1 1 1
开关频率 300kHz ~ 1.55MHz 1.7 MHz 300kHz ~ 1.55MHz
拓扑结构 Buck Buck Buck
输入电压(Max) 5.5 V 5.5 V 5.5 V
输入电压(Min) 2.95 V 2.95 V 2.95 V
输出电压(Max) 5.5 V 5.5 V 5.5 V
输出电压(Min) 0.6 V 600 mV 0.6 V
输出电流(Max) 12 A 12 A 12 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
输入电压 2.95V ~ 5.5V 2.95V ~ 5.5V 5.5 V
针脚数 - 20 -
封装 TSSOP-20 HTSSOP-20 HTSSOP-20
长度 - 6.5 mm -
宽度 - 4.4 mm -
高度 - 1 mm -
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ -40℃ ~ 125℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Cut Tape (CT) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
