对比图

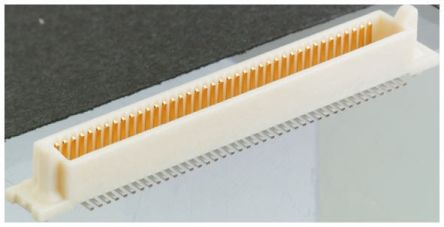

型号 61083-043402LF FX6-40P-0.8SV1(71) 5179030-1
描述 AMPHENOL FCI 61083-043402LF 连接器, 公, 40路, 0.8MMFX6 Series Headers, Standard + 1mm type### 0.8mm Hirose FX6 系列TE Connectivity 0.8mm Free Height (FH) 垂直板对板插头连接器0.8mm Free Height (FH) 板对板或 SMT 夹层插头连接器，用于并行板堆叠应用。 这些 Free Height (FH) 夹层连接器具有高密度超微型封装，中心线间距仅为 0.031mm，这使其在印刷电路板上比 1.27mm 中心线连接器节省了 50% 的空间。 这些 0.8mm Free Height (FH) 连接器的触点采用波纹管式弹簧设计，可在连接器配接和取消配接时耐受刮损和残断，提供可靠的电气连接。 这些 0.8 mm Free Height (FH) 插头具有极化设计，以确保准确配接，并具有印刷电路板定位轮毂，用于准确放置在印刷电路板上。配接这些具有不同板安装插座的 0.8mm FH 插头，可实现 5 至 16mm 的一系列板对板堆叠高度。 部件号 5177984-X 和 5177986-X 是 5mm FH 垂直插头，可用于实现 5、9 和 13mm 堆叠高度 部件号 5179029-X 和 1-5177986-X 是 6 mm FH 垂直插头，可用于实现 6、10 和 14mm 堆叠高度 部件号 5179030-X 和 2-5177986-X 是 7 mm FH 垂直插头，可用于实现 7、11 和 15mm 堆叠高度 部件号 5179031-X 和 3-5177986-X 是 8 mm FH 垂直插头，可用于实现 8、12 和 16mm 堆叠高度### 认可UL 认证组件（文件号：E28476）### 0.8mm 板对板 - TE Connectivity
数据手册 ---
制造商 FCI Electronics (法马通) Hirose Electric (广濑) TE Connectivity (泰科)
分类 板对板连接器插针板对板连接器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - - 40
封装 - - SMD
引脚间距 800 µm - 0.8 mm
触点数 40 40 40
极性 Male Male Male
触点电镀 Gold Gold Gold, Tin over Nickel
额定电压(AC) - - 100 V
额定电流 500 mA 500 mA 500 mA
排数 2 2 2
方向 - - Vertical
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 40 40 40
额定电流(Max) - - 0.5A/触头
额定电压(Max) - - 100 VAC
额定电压 - 100 VAC 100 VAC
接触电阻(Max) - - 30 mΩ
绝缘电阻 500 MΩ - -
长度 21.8 mm - 21.8 mm
宽度 6 mm - 6 mm
高度 6.7 mm - 6.6 mm
封装 - - SMD
引脚间距 800 µm - 0.8 mm
外壳颜色 - - Natural
颜色 - - Natural
触点材质 Brass Phosphor Bronze Brass
绝缘材质 - - Thermoplastic
工作温度 -40℃ ~ 85℃ - -40℃ ~ 85℃
外壳材质 Plastic - Thermoplastic
产品生命周期 Active Active Active
包装方式 Cut Tape (CT) Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ELV标准 - - Compliant
REACH SVHC标准 - No SVHC No SVHC
REACH SVHC版本 2015/06/15 - 2015/06/15
ECCN代码 - - EAR99
HTS代码 - - 8536694040
