对比图
型号 UUD1E270MCL1GS UUD1V270MCL1GS UWD1E270MCL1GS

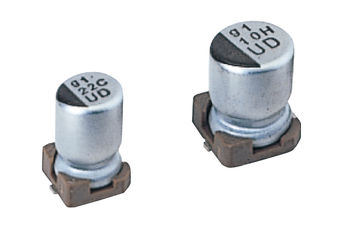

描述 27uF ±20% 25V 230mA(100kHz)230mA Φ6.3mmUD 系列 27 uF 35 V 20 % 表面贴装 贴片式 铝电解电容WD 系列，105°CNichicon 的 WD 系列是低阻抗、片式铝电解电容器。 WD 片式电容器设计用于高密度印刷电路板 (PCB)，并可与自动贴片机一起使用。 适用于高达 +260°C 的回流焊接，其最大工作温度为 +105°C。 WD 铝电解电容器提供介于 0.1 μF 至 1500 μF 之间的一系列电容值，和介于 6.3 V 与 50 V 之间的电压选项。 ### 特点适合高密度安装 推荐 +260° 峰值回流，持续 5 秒，+230°C 时超过 60 秒两次（φ10 x 10: 1 时间） 芯片型 抗溶剂特性 低阻抗 表面安装 无导线 工作温度范围 | -55 至 +105°C ---|--- 电容容差 | ±20%（120 Hz，20°C） 泄漏电流 (μA) | 最大 0.01 CV 或 3（取较大值）（二分法） 耐用 | 105°C、5000 小时（Ø 6.3 或以下：2000 小时） ### 表面安装 105°C 系列
数据手册 ---
制造商 Nichicon (尼吉康) Nichicon (尼吉康) Nichicon (尼吉康)
分类 铝电解电容铝电解电容电容
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD SMD SMD
额定电压(DC) 25.0 V 35.0 V 25 V
电容 27 µF 27 µF 27 µF
等效串联电阻(ESR) 0.44 Ω 0.44 Ω 0.44 Ω
容差 ±20 % ±20 % ±20 %
产品系列 UUD UUD UWD
纹波电流 230 mA 230 mA 230 mA
工作温度(Max) 105 ℃ 105 ℃ 105 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压 25 V 35 V 25 V
纹波电流(高频) - 115mA @120Hz -
纹波电流(低频) - 230mA @100kHz -
长度 5.80 mm 5.80 mm 5.8 mm
高度 5.8 mm 5.8 mm 5.8 mm
直径 6.30 mm 6.30 mm Φ6.3mm
封装 SMD SMD SMD
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
最小包装 1000 1000 1000
寿命（小时） 2000 h 2000 h 2000 h
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
