对比图

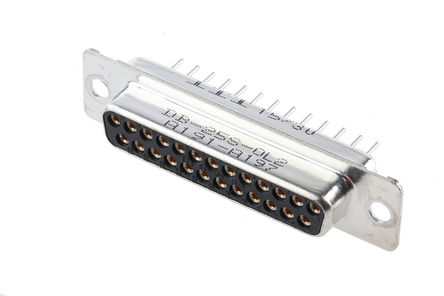

型号 470-881 DB-25S-0L2-A191-A197
描述 RS Pro 25 路 通孔安装 PCB D-sub 连接器 插座 RA00092PA00EL01D 型连接器与 MIL 24308 连接器兼容 高可靠性和军用性能 低触点电阻 单块防潮 耐高温绝缘体 电缆/面板安装类型绝缘 还提供原型 D 型直向型号和 90° 印刷电路板型号 关于合适的打孔器查看库存号477-8690 外壳材料 | 黄钢 锌底铬酸盐 ---|--- 绝缘体易燃性等级 | UL94V0 触点 | 铜合金，局部镀金 额定电流 | 5A 电介质耐受电压 | 1250V 交流 触点电阻（最大值） | 10mΩ 绝缘电阻（最小值） | 5000MΩ 温度范围 | -55°C 至 +125°C 接合次数（最小值） | 500 尺寸（毫米） --- | **9 路** | **15 路** | **25 路** | **37 路** 尺寸 A | 25.0 | 33.3 | 47.0 | 63.5 尺寸 B | 19.8 (21.3*) | 28.2 (29.6*) | 41.9 (43.4*) | 58.4 (59.8*) 尺寸 C | 11.3 (12.9*) | 11.3 (12.9*) | 11.3 (12.9*) | 11.3 (12.9*) （*线束槽安装尺寸） ### ITT D 型连接器适合于军事应用、工业应用或者商业应用和计算机接口连接等等 | ITT D* U ---|--- | （压接触点） 主体 | 钢 表面，主体（标准） | 锌底黄铬酸盐 绝缘体 | 热塑 绝缘 | UL94V0 触点 | 铜合金 触点电镀： | 金 开关电流 | 5A 工作电压 | 400V= 或 ∼ 峰值 - 峰值 触点电阻（最大） | 8mΩ 绝缘电阻（最小） | 5000mΩ 温度范围 | -55°C 至 125°C 环境分类 | - 接头数目（最小值） | 500
数据手册 --
制造商 RS Components ITT Cannon (ITT科能)
分类 D-Sub连接器D-Sub连接器
安装方式 Through Hole Through Hole
触点数 25 25
极性 - Female
额定电流 5 A 5 A
工作温度(Max) 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃
额定电压 750VAC, 750VDC -
长度 53.04 mm 53.04 mm
宽度 - 11.94 mm
触点材质 Copper Alloy Copper Alloy
RoHS标准 - RoHS Compliant
军工级 - Yes
