对比图

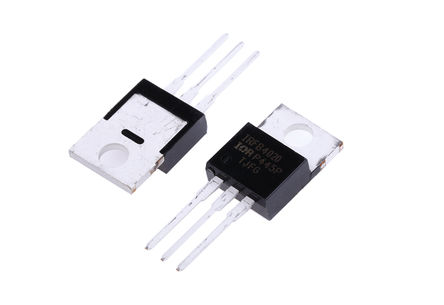

型号 IRFB4020PBF STP17NF25 IRFZ14PBF
描述 200V,16A,N沟道功率MOSFETSTMICROELECTRONICS STP17NF25 晶体管, MOSFET, N沟道, 8.5 A, 250 V, 140 mohm, 10 V, 3 V功率MOSFET Power MOSFET
数据手册 ---
制造商 International Rectifier (国际整流器) ST Microelectronics (意法半导体) VISHAY (威世)
分类 MOS管MOS管MOS管
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3
封装 TO-220-3 TO-220-3 TO-220-3
针脚数 - 3 3
漏源极电阻 100 mΩ 140 mΩ 0.2 Ω
极性 N-Channel N-Channel N-Channel
耗散功率 100 W 90 W 43 W
阈值电压 - 3 V 2 V
输入电容 1200pF @50V 1000 pF -
漏源极电压(Vds) 200 V 250 V 60 V
连续漏极电流(Ids) 18.0 A 8.50 A 10.0 A
上升时间 - 17.2 ns 50 ns
输入电容(Ciss) 1200pF @50V(Vds) 1000pF @25V(Vds) 300pF @25V(Vds)
额定功率(Max) 100 W 90 W 43 W
下降时间 - 8.8 ns 19 ns
工作温度(Max) 175 ℃ 150 ℃ 175 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
耗散功率(Max) - 90W (Tc) 43 W
通道数 1 - -
产品系列 IRFB4020 - -
额定电压(DC) - - 60.0 V
额定电流 - - 10.0 A
漏源击穿电压 - - 60.0 V
长度 10.66 mm 10.4 mm 10.41 mm
宽度 4.4 mm 4.6 mm 4.7 mm
高度 16.51 mm 15.75 mm 9.01 mm
封装 TO-220-3 TO-220-3 TO-220-3
工作温度 -55℃ ~ 175℃ -55℃ ~ 150℃ (TJ) -55℃ ~ 175℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
最小包装 - - 50
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - 2015/12/17 -
REACH SVHC标准 No SVHC - -
