对比图

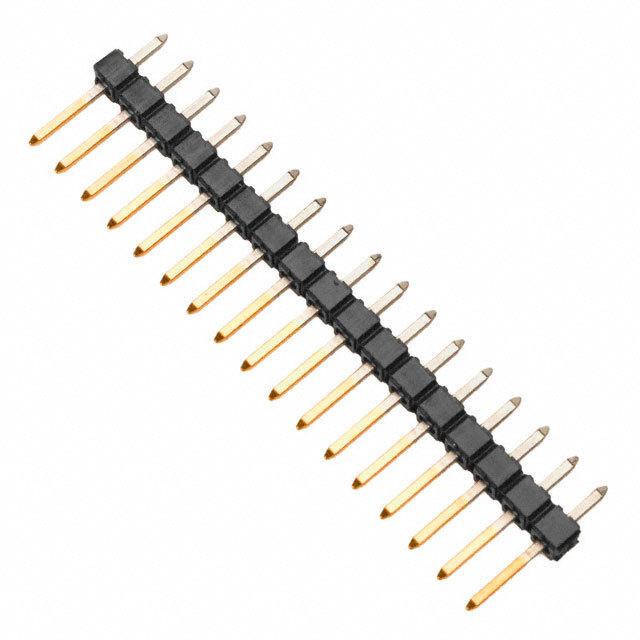

型号 22-28-4172 TSW-117-26-T-S 22-28-4176
描述 Conn Unshrouded Header HDR 17POS 2.54mm Solder ST Thru-Hole BagSAMTEC TSW-117-26-T-S Board-To-Board Connector, 2.54mm, 17Contacts, Header, TSW Series, Through Hole, 1Rows2.54毫米（ .100 ）间距KK®头，分离式，立式， 17电路， 0.76μm （ 30μ ），金（Au ）选择性镀层，配合针脚长度6.09毫米（ 0.240 ） 2.54mm (.100) Pitch KK® Header, Breakaway, Vertical, 17 Circuits, 0.76μm (30μ) Gold (Au) Selective Plating, Mating Pin Length 6.09mm (.240)
数据手册 ---
制造商 Molex (莫仕) Samtec (申泰电子) Molex (莫仕)
分类 插头插座板对板连接器插头插座
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm 2.54 mm 2.54 mm
触点数 17 17 17
极性 Male Male Male
触点电镀 Tin Tin Gold
额定电流 4 A - 4.00 A
排数 1 1 1
针脚数 17 - 17
额定电压 250 V - -
额定电流(Max) - 6.3A/触头 -
工作温度(Max) - 105 ℃ -
工作温度(Min) - -55 ℃ -
额定电压(Max) - 550 VAC -
灼热丝测试标准 - - Non-Compliant
无卤素状态 - - Not Low Halogen
方向 - - Vertical
电路数 - - 17
长度 43.18 mm - 43.2 mm
宽度 2.49 mm - 2.49 mm
高度 9.78 mm 8.38 mm 2.29 mm
引脚间距 2.54 mm 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 Black - -
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
外壳材质 Nylon - Nylon
工作温度 - -55℃ ~ 105℃ -
产品生命周期 Unknown Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - Lead Free
REACH SVHC标准 - No SVHC -
REACH SVHC版本 - 2015/06/15 -
