对比图
型号 OPA544T OPA569AIDWP OPA541AP

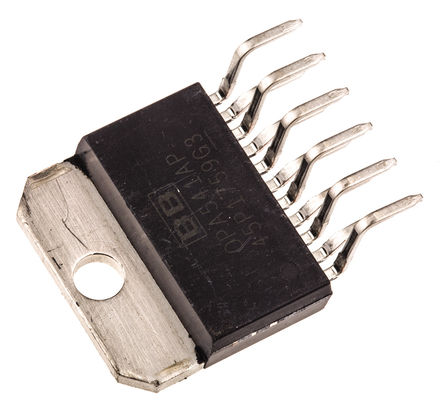

描述 TEXAS INSTRUMENTS OPA544T. 运算放大器, 单路, 1.4 MHz, 1个放大器, 8 V/µs, ± 10V 至 ± 35V, TO-220, 5 引脚TEXAS INSTRUMENTS OPA569AIDWP 运算放大器, 单路, 1.2 MHz, 1个放大器, 1.2 V/µs, 2.7V 至 5.5V, SOIC, 20 引脚TEXAS INSTRUMENTS OPA541AP 运算放大器, 单路, 1.6 MHz, 1个放大器, 10 V/µs, ± 10V 至 ± 35V, TO-220, 11 引脚
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 运算放大器运算放大器运算放大器
安装方式 Through Hole Surface Mount Through Hole
引脚数 5 20 11
封装 TO-220-5 SOIC-20 TO-220-11
电源电压(DC) 35.0 V - 80.0 V
工作电压 10V ~ 35V - 10V ~ 35V
供电电流 12 mA 9 mA 20 mA
电路数 1 1 1
通道数 1 1 1
针脚数 5 20 11
共模抑制比 90 dB 60 dB 95 dB
输入补偿漂移 10.0 µV/K 1.30 µV/K 15.0 µV/K
带宽 1.4 MHz 1.2 MHz 1.6 MHz
转换速率 8.00 V/μs 1.20 V/μs 10.0 V/μs
增益频宽积 1.4 MHz 1.2 MHz 1.6 MHz
输入补偿电压 1 mV 500 µV 2 mV
输入偏置电流 15 pA 1 pA 4 pA
工作温度(Max) 85 ℃ 125 ℃ 85 ℃
工作温度(Min) -40 ℃ -55 ℃ -25 ℃
增益带宽 1.4 MHz 1.2 MHz 1.6 MHz
共模抑制比(Min) 90 dB 60 dB 95 dB
输出电流 - 2 A -
电源电压 - 2.7V ~ 5.5V 20V ~ 70V
电源电压(Max) - 5.5V ~ 6V 35 V
耗散功率 - - 125 W
长度 10.16 mm 12.82 mm 20.02 mm
宽度 4.58 mm 7.52 mm 10.7 mm
高度 8.51 mm 2.55 mm 4.5 mm
封装 TO-220-5 SOIC-20 TO-220-11
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -25℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Each Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - 2014/12/17 2014/12/17
ECCN代码 EAR99 - -
