对比图

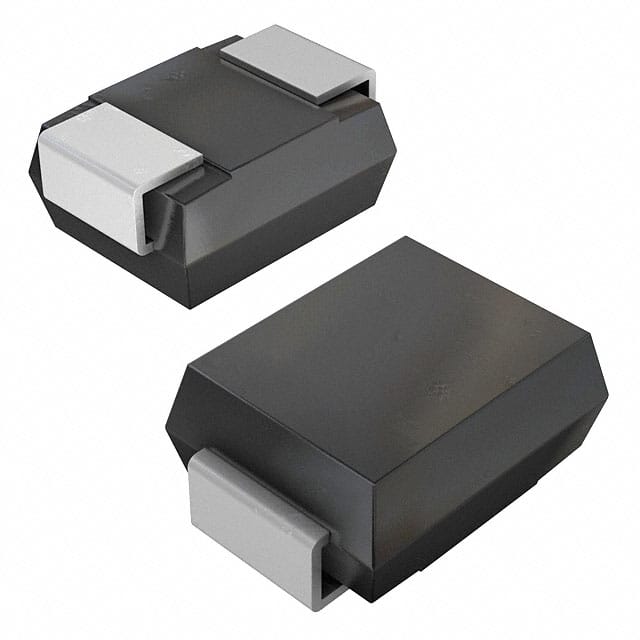

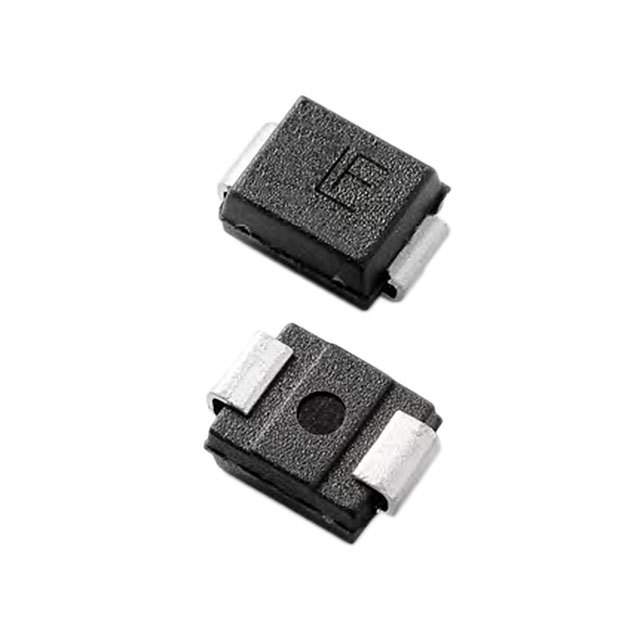

型号 SMBJ17CA-HR SMBJ17CA-HRA SMBJ17CA
描述 ESD 抑制器/TVS 二极管 600W 17V Hi Rel 5% Bi-DirectionalESD Suppressors / TVS Diodes 17Vr 600W 21.8A 5% BiDir HI-RELLITTELFUSE SMBJ17CA 二极管, TVS, 17V
数据手册 ---
制造商 Littelfuse (力特) Littelfuse (力特) Littelfuse (力特)
分类 二极管二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
封装 DO-214AA-2 DO-214AA DO-214AA
引脚数 - - 2
击穿电压 20.9 V 20.9 V 19.9 V
耗散功率 - 600 W 600 W
钳位电压 27.6 V 27.6 V 27.6 V
脉冲峰值功率 600 W 600 W 600 W
最小反向击穿电压 18.9 V 18.9 V 18.9 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ 55 ℃ -65 ℃
额定电压(DC) - - 17.0 V
额定功率 - - 600 W
电路数 - - 1
针脚数 - - 2
测试电流 - - 1 mA
最大反向击穿电压 - - 20.9 V
工作结温 - - -65℃ ~ 150℃
工作电压 17 V - -
最大反向电压（Vrrm） 17V - -
封装 DO-214AA-2 DO-214AA DO-214AA
长度 - - 5.59 mm
宽度 - - 3.94 mm
高度 - - 2.44 mm
工作温度 -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ) -65℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 - - 2014/12/17
ECCN代码 - - EAR99
