对比图
型号 MDF7-5S-2.54DSA(55) MDF7-5S-2.54DSA(56) MDF7-5S-2.54DSA

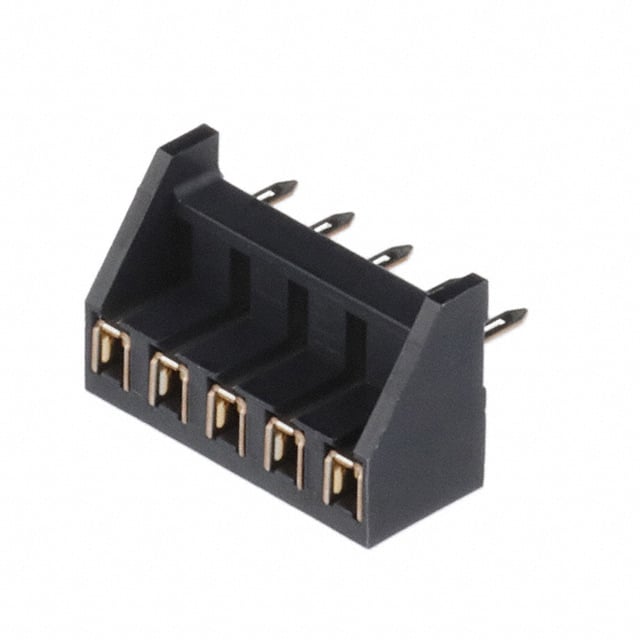

描述 5 位置 单排 2.54mm 间距 通孔 插座 插座Conn Socket Strip RCP 5POS 2.54mm Solder ST Thru-Hole2.54mm节距下端插入式连接器 2.54mm Pitch Bottom Entry Type Connector
数据手册 ---
制造商 Hirose Electric (广濑) Hirose Electric (广濑) Hirose Electric (广濑)
分类 插头插座插头插座插头插座
安装方式 Through Hole Through Hole Through Hole
引脚数 5 - -
封装 SMD,P=2.54mm - -
引脚间距 2.54 mm - 2.54 mm
触点数 5 - 5
极性 Female - -
触点电镀 Tin - Tin
绝缘电阻 1000MΩ @500VDC 1000MΩ @500VDC -
排数 1 1 1
易燃性等级 UL 94 V-0 - UL 94 V-0
针脚数 5 5 5
接触电阻 <30mΩ @100mA <30mΩ @100mA -
额定电流(Max) 3 A - -
额定电压 250 VAC 250 VAC 250 VAC
接触电阻(Max) 30 mΩ - -
额定电流 - 3 A 3 A
长度 12.7 mm 12.7 mm 12.7 mm
宽度 7.5 mm 7.5 mm 7.50 mm
高度 5 mm 5 mm 5.00 mm
封装 SMD,P=2.54mm - -
引脚间距 2.54 mm - 2.54 mm
外壳颜色 Black - Black
颜色 Black - Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
工作温度 -35℃ ~ 85℃ -35℃ ~ 85℃ -35℃ ~ 85℃
外壳材质 Plastic - Plastic
产品生命周期 Active Active Obsolete
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
