对比图
型号 VS-40HF100 VS-40HF120 VS-40HF80

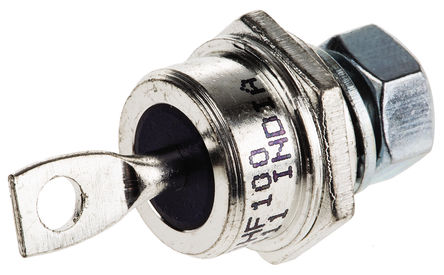

描述 VISHAY VS-40HF100. 二极管模块, 1 kV, 40 A, 1.3 V, VS-40 SeriesVISHAY VS-40HF120.. 二极管模块, 1.2 kV, 40 A, 1.3 V, VS-40 SeriesVISHAY VS-40HF80. 二极管模块, 800 V, 40 A, 1.3 V, VS-40 Series
数据手册 ---
制造商 Vishay Semiconductor (威世) Vishay Semiconductor (威世) Vishay Semiconductor (威世)
分类 功率二极管功率二极管功率二极管
引脚数 2 2 2
封装 DO-203AB DO-203AB DO-203AB
安装方式 - Surface Mount -
正向电压 1.3 V 1.3V @125A 1.3V @125A
热阻 0.95K/W (RθJC) - 0.95K/W (RθJC)
正向电流 40 A 40 A 40 A
最大正向浪涌电流（Ifsm） 595 A 595 A 595 A
正向电压(Max) 1.3 V 1.3 V 1.3 V
正向电流(Max) 40 A 40 A 40 A
工作温度(Max) 190 ℃ 190 ℃ 190 ℃
工作温度(Min) -65 ℃ -65 ℃ -65 ℃
工作结温(Max) 190 ℃ - 190 ℃
工作结温 - -65℃ ~ 190℃ -
长度 20.02 mm 20.02 mm 20.02 mm
宽度 17.35 mm 17.35 mm 17.35 mm
高度 22.9 mm 22.9 mm 22.9 mm
封装 DO-203AB DO-203AB DO-203AB
工作温度 -65℃ ~ 190℃ - -65℃ ~ 190℃
产品生命周期 Active Active Active
包装方式 Each Each Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
