对比图

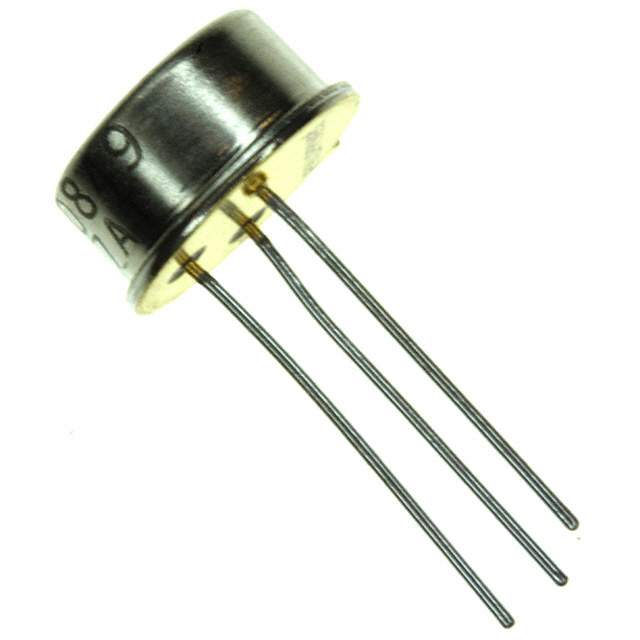

型号 SG117AT SG117AT-DESC LM117H/NOPB
描述 1.5A三端ADJ。稳压器 1.5A Three Terminal Adj. Voltage RegulatorStandard Regulator Pos 1.5A 3Pin TO-39TEXAS INSTRUMENTS LM117H/NOPB 芯片, 稳压器, LDO, 可调, 0.5A, TO3
数据手册 ---
制造商 Microsemi (美高森美) Microsemi (美高森美) TI (德州仪器)
分类 稳压芯片稳压芯片稳压芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 3 3 3
封装 TO-39-3 TO-205 TO-39
输出接口数 1 1 1
输入电压(DC) 37.0V (max) - 40.0V (max)
输出电流 500 mA 100 mA 500 mA
耗散功率 2000 W - -
输入电压(Max) 37 V 37 V 40 V
输入电压 ≤37 V ≤37 V 4.2V ~ 40V
输出电压 - 1.25V ~ 36V 1.2V ~ 37V
工作温度(Max) - 125 ℃ 150 ℃
工作温度(Min) - -55 ℃ -55 ℃
精度 - ±1 % -
针脚数 - - 3
静态电流 - - 5.00 mA
输出电容类型 - - Ceramic
跌落电压 - - 3 mV
调节输出数 - - 1
输入电压(Min) - - 4.2 V
输出电压(Max) - - 37 V
输出电压(Min) - - 1.2 V
输出电流(Max) - - 0.5 A
封装 TO-39-3 TO-205 TO-39
长度 - - 9.14 mm
宽度 - - 9.14 mm
高度 - - 4.45 mm
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Bulk Tube, Rail Each
RoHS标准 Non-Compliant Non-Compliant RoHS Compliant
含铅标准 Exempt Lead Free Lead Free
REACH SVHC版本 - - 2015/06/15
