对比图

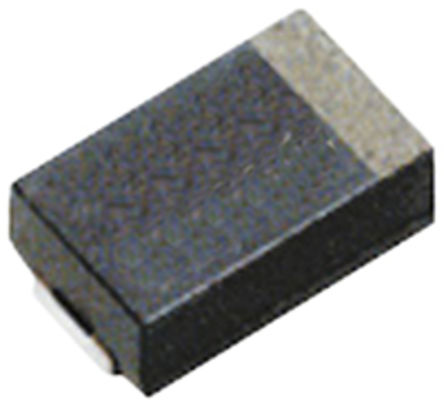

型号 EEFCX0D391R EEFSX0D391ER EEFSX0D391XR
描述 PANASONIC ELECTRONIC COMPONENTS EEFCX0D391R 铝电解电容, CX系列, 390 µF, 2917 [7343 Metric], 0.015 ohm, 2 V, 1000 hours @ 105°CSP-CAP S 系列SS、ST 和 SR 系列为薄型（1.0 mm（最大）、1.1 mm、1.4 mm 高度）产品 低 ESR，SX 系列：4.5 mΩ 至 9 mΩ；SS、ST 和 SR 系列：高达 15 mΩ SX 系列具有最大 560 μF 的大电容 温度范围：-55°C 至 +105°C 额定工作电压范围：2V 直流至 6.3 V 直流 电容容差：±20% 直流泄漏电流：2 分钟后，I≤ 0.1CV (μA) ### 固体贴片 105°C电容容差 | 20 % ---|--- 工作温度 | -40 至 +105°C 耗散因子 | 小于或等于 0.06（120Hz，20°C） 冲击电压 | 额定工作电压 x 1.25（15 至 35°C） 预期寿命 @ 105°C | 1000 小时表面贴装型 Surface Mount Type
数据手册 ---
制造商 Panasonic (松下) Panasonic (松下) Panasonic (松下)
分类 电容电容电容
安装方式 Surface Mount Surface Mount Surface Mount
封装 7343 7343 7343
额定电压(DC) 2.00 V 2 V -
电容 390 µF 390 µF -
等效串联电阻(ESR) 0.015 Ω 9 mΩ 6 mΩ
容差 ±20 % ±20 % -
纹波电流 2.7 A 6.3 Arms 7.5A @100KHz
工作温度(Max) 105 ℃ 105 ℃ -
工作温度(Min) -40 ℃ -55 ℃ -
精度 ±20 % ±20 % ±20 %
额定电压 2 V 2 V 2 V
长度 7.3 mm 7.3 mm -
高度 1.9 mm 1.9 mm -
封装 7343 7343 7343
工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃
产品生命周期 Unknown Unknown Unknown
包装方式 Cut Tape (CT) Tape & Reel (TR) Tape & Reel (TR)
最小包装 3500 3500 -
寿命（小时） 1000h @105℃ 2000 h 2000h @105℃
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
REACH SVHC标准 No SVHC - -
REACH SVHC版本 2015/06/15 - -
