ADUM7223ACCZ和ADUM7223ACCZ-RL7

对比图

型号 ADUM7223ACCZ ADUM7223ACCZ-RL7 UCC21225ANPLT

描述 ANALOG DEVICES  ADUM7223ACCZ  数字隔离器, 双路, 2通道, 40 ns, 3 V, 5.5 V, LGA, 13 引脚隔离式精密半桥驱动器,提供4 A输出MOSFET驱动器, 半桥, 3 V至18 V电源, 6 A输出, 19 ns延迟, VLGA-13

数据手册 ---

制造商 ADI (亚德诺) ADI (亚德诺) TI (德州仪器)

分类 接口隔离器接口隔离器

安装方式 Surface Mount Surface Mount Surface Mount

引脚数 13 13 13

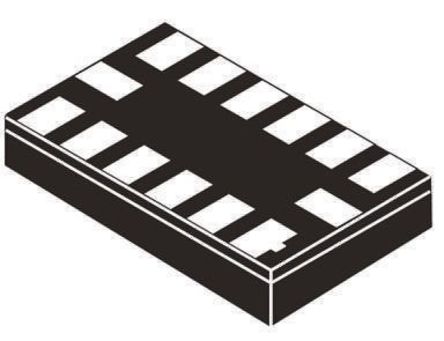

封装 LGA-13 LGA-13 VLGA-13

电源电压(DC) 3.00V (min) - -

上升/下降时间 12 ns 12 ns 6ns, 7ns

输出接口数 2 1 2

输出电流 2.3 mA 4 A 6 A

供电电流 1.60 mA - -

通道数 2 2 2

针脚数 13 - 13

上升时间 12 ns 12 ns 6 ns

隔离电压 2500 Vrms 2500 Vrms 2500 Vrms

下降时间 12 ns 12 ns 7 ns

下降时间(Max) 24 ns 24 ns 12 ns

上升时间(Max) 24 ns 24 ns 16 ns

工作温度(Max) 125 ℃ 125 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -40 ℃

电源电压 4.5V ~ 18V 4.5V ~ 18V -

电源电压(Max) 5.5 V 5.5 V 18 V

电源电压(Min) 3 V 3 V 3 V

输出电压 - - 6.5V ~ 25V

耗散功率 - - 1.25 W

耗散功率(Max) - - 1250 mW

长度 5.1 mm - -

宽度 5.1 mm - -

高度 1 mm - -

封装 LGA-13 LGA-13 VLGA-13

工作温度 -40℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃

产品生命周期 Active Active Active

包装方式 Tray Tape & Reel (TR) Tape & Reel (TR)

RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead 无铅

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -

ECCN代码 EAR99 EAR99 -
