对比图

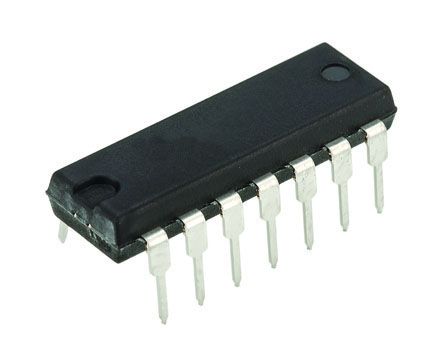

型号 CD74AC14E CD74AC14EE4 MC74AC14N
描述 TEXAS INSTRUMENTS CD74AC14E 非门, AC系列, 施密特触发, 1输入, 1.5V至5.5V, DIP-1474AC 系列，Texas Instruments高级 CMOS 逻辑 工作电压：1.5 至 5.5 V 和 2 至 6 V 兼容性：输入 CMOS、输出 CMOS ### 74AC 系列六反相施密特触发器 Hex Inverter Schmitt Trigger
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) ON Semiconductor (安森美)
分类 逻辑芯片逻辑芯片逻辑芯片
安装方式 Through Hole Through Hole Through Hole
引脚数 14 14 14
封装 DIP-14 PDIP-14 DIP-14
电源电压(DC) 1.50V (min) 1.50V (min) 5.00 V
电路数 6 6 6
逻辑门个数 - - 6
输入数 1 6 6
电源电压 1.5V ~ 5.5V 1.5V ~ 5.5V 2V ~ 6V
输出电流 24.0 mA 24.0 mA -
针脚数 14 - -
位数 6 6 -
传送延迟时间 9.50 ns 9.50 ns -
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
电源电压(Max) 5.5 V 5.5 V -
电源电压(Min) 1.5 V 1.5 V -
封装 DIP-14 PDIP-14 DIP-14
长度 - 19.3 mm -
宽度 - 6.35 mm -
高度 - 4.57 mm -
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -40℃ ~ 85℃
产品生命周期 Active Active Unknown
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant Non-Compliant
含铅标准 Lead Free Lead Free Contains Lead
REACH SVHC版本 2015/06/15 - -
ECCN代码 EAR99 - -
