对比图

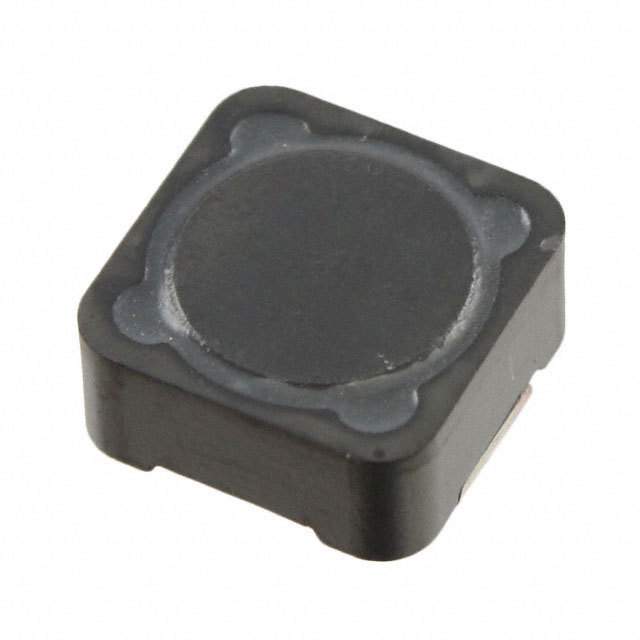

型号 B82477G4105M000 DR125-102-R
描述 B82477-G4 系列磁性屏蔽线绕扼流圈应用包括电源电压、直流-直流转换器和汽车电子的滤波 磁性屏蔽铁氧体磁芯，具有焊接到接线端子的漆包铜线线圈 无铅镀锡终端 Type | B82477-G4 ---|--- Dimensions (max) | 12.8 x 12.8 x 8.0 mm Weight | Approx. 4g Marking | Manuf., L value in μH, date code Climatic category | 55/125/56 Solderability | 5s, 235ºC, wetting >90% ### Epcos 非标准表面安装电感器（扼流圈）Inductor Power Shielded Drum Core 1.008mH/1mH 20% 100kHz Ferrite 570mA 1.69Ω DCR T/R
数据手册 --
制造商 Epcos (爱普科斯) Cooper Bussmann (库柏)
分类 贴片电感电感
安装方式 Surface Mount Surface Mount
封装 SMD Non Standard
引脚数 - 2
额定电流 550 mA 570 mA
容差 ±20 % ±20 %
电感 1 mH 1 mH
电感公差 ±20 % ±20 %
额定电流(DC) 550 mA -
电阻(DC Max) 1.68 Ω -
屏蔽 - Yes
测试频率 - 100 kHz
电阻(DC） - 1.69 Ω
工作温度(Max) - 125 ℃
工作温度(Min) - -40 ℃
长度 12.8 mm 12.5 mm
高度 8 mm 6 mm
封装 SMD Non Standard
宽度 - 12.5 mm
产品生命周期 Active Unknown
包装方式 Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC
REACH SVHC版本 2015/06/15 2015/06/15
工作温度 - -40℃ ~ 125℃
ECCN代码 - EAR99
HTS代码 - 8504508000
