对比图
型号 MAX232EIDW MAX232EIDWR ADM232LARZ

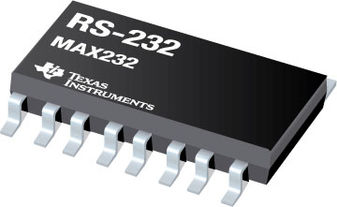

描述 RS-232 线路收发器，双路，Texas Instruments一系列 RS-232 线路收发器，满足或超出 TIA/EIA-232-F and ITU v.28 标准的要求。 这些设备通常包括高达 ±15 kV（人机模型）、±8 kV（触点放电）的 ESD 保护，且大多数包含电荷泵电路，以允许从单 3 V 至 5.5 V 电源的操作。 双收发器中的任何一个均包含两个线路驱动器和两个线路接收器，并提供高达 1 Mbps 的工作速度。TEXAS INSTRUMENTS MAX232EIDWR 芯片, RS-232收发器, 5V, SOIC-16ANALOG DEVICES ADM232LARZ 收发器, RS232, 2驱动器, 4.5V-5.5电源, SOIC-16
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) ADI (亚德诺)
分类 接口芯片接口芯片接口芯片
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 16 16 16
封装 SOIC-16 SOIC-16 SOIC-16
电源电压(DC) - 4.50V (min) 4.50V (min)
供电电流 10 mA 10 mA 6 mA
针脚数 - 16 16
数据速率 250 kbps 250 kbps 120 kbps
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
电源电压 4.5V ~ 5.5V 4.5V ~ 5.5V 4.5V ~ 5.5V
电源电压(Max) - 5.5 V 5.5 V
电源电压(Min) - 4.5 V 4.5 V
驱动器/包 2 2 -
输出电流 - 10 mA -
长度 10.28 mm - 10.5 mm
宽度 7.52 mm - 7.6 mm
高度 2.35 mm - 2.35 mm
封装 SOIC-16 SOIC-16 SOIC-16
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Each
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - 2015/06/15 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
