对比图
型号 87427-0203 87427-0242 87427-0202

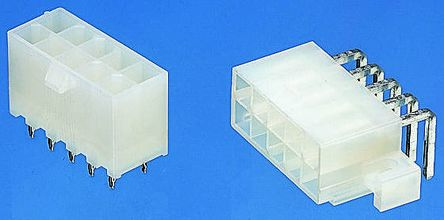

描述 集管和线壳 4.20mm WtB RA Hdr HT HT /OMntFlg 4Sn 2CktMini-Fit Junior 灼热丝兼容管座，87427 系列与 5557 系列插座外壳配用。### Molex Minifit Jr™ 系列### Molex Minifit Jr.™ 系列Molex Minifit Jr™ 系列是一系列单排和双排、高电流、高密度导线对导线（悬空或通过面板）和导线对电路板连接器，适合电源和信号应用。 HCS 触点采用相同规格外壳，但提供更高功率。 Molex Mini-Fit Jr. 系列具有：4.2mm 节距、完全隔离端子、正向外壳锁定、低啮合力和极化外壳。 Mini-Fit Jr. 系列的产品 经 UL 认可、CSA 认证，并由 TUV 许可，所有组件均无铅且符合 RoHS 标准。 外壳 | 尼龙 6/6 94V-2 或尼龙 6/6 94V-0 | ---|---|--- 接线端子 | 镀锡黄铜 | 额定电压 | 600V (r.m.s.) | | 标准触点 | HCS 触点 额定电流 | 2 路 9A | 12A | 4、6 路 8A | 11A | 8、10 路 7A | 10A | 12 路和更多 | 9A 触点电阻 | 最大 10mΩ | 绝缘电阻 | 最小 1000MΩ | 介电强度 | 1500V a.c. |MOLEX 87427-0202 线至板连接器, Mini-Fit Jr. 87427系列, 2 触点, 插座, 通孔安装, 2 排
数据手册 ---
制造商 Molex (莫仕) Molex (莫仕) Molex (莫仕)
分类 插头插座插针插针
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 4.20 mm -
触点数 2 2 2
极性 Male Female Female
触点电镀 Tin Tin -
额定电流 9.00 A 9 A 9 A
排数 2 2 2
灼热丝测试标准 Non-Compliant Non-Compliant Non-Compliant
无卤素状态 Not Low Halogen Not Low Halogen Not Low Halogen
方向 Right Angle Vertical Right Angle
电路数 2 2 2
额定电流(Max) 9A/触头 13A/触头 -
工作温度(Max) 105 ℃ - -
工作温度(Min) -40 ℃ - -
额定电压(Max) 600 V 600 V 600 V
针脚数 - 2 2
拔插次数 - 30 30
额定电压 - 600 V 600 V
额定电压(DC) - 600 V -
易燃性等级 - UL 94 V-0 -
触点材质 Tin Brass Brass
工作温度 -40℃ ~ 105℃ -40℃ ~ 105℃ -
外壳颜色 - Beige -
颜色 - Natural -
外壳材质 - Thermoplastic -
产品生命周期 Obsolete Active Active
包装方式 Tray Bulk Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free - -
REACH SVHC标准 No SVHC - No SVHC
长度 - 6.6 mm 6.6 mm
宽度 - 11.4 mm 19.4 mm
高度 - 13.5 mm 11.4 mm
引脚间距 - 4.20 mm -
