对比图
型号 LM5009SDCX LM5009SDCX/NOPB LM5009SDC/NOPB
描述 Conv DC-DC 9.5V to 95V Step Down Single-Out 2.5V to 85V 0.15A 8Pin WSON EP T/R9.5V 至 95V 宽输入电压、150mA 恒定导通时间非同步降压稳压器 8-WSON -40 to 125Constant On-Time (COT) Step-Down DC/DC Converters (Integrated Switch), Texas Instruments### 直流/直流开关调节器转换器（集成开关），Texas InstrumentsTexas Instruments 的此系列高度集成的高效开关稳压器包括步升（升压）、步降（降压）、步升/降（增压/降压）和反相类型，为每个直流稳压器应用提供高效的解决方案。
数据手册 ---
制造商 TI (德州仪器) TI (德州仪器) TI (德州仪器)
分类 DC/DC转换器DC/DC转换器DC/DC转换器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 8 8 8

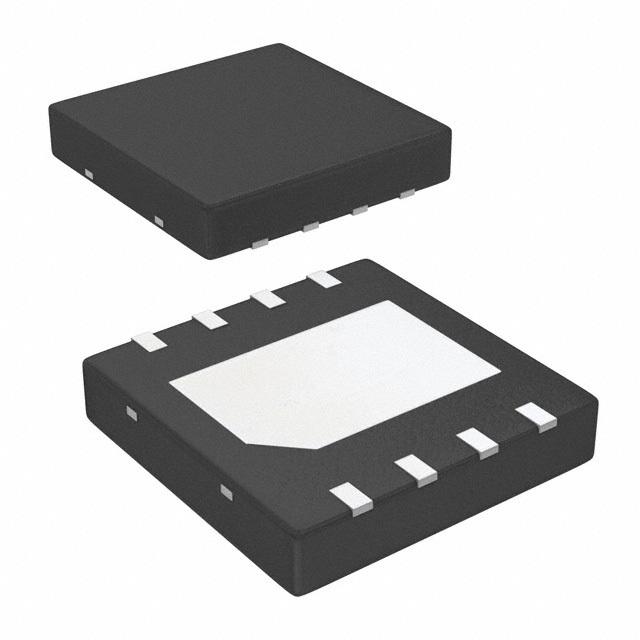

封装 WDFN-8 WSON-8 WSON-8
频率 - - 600 kHz
电源电压(DC) - - 95.0V (max)
输出接口数 1 1 1
输出电压 - 2.5V ~ 85V 2.5V ~ 85V
输出电流 150 mA 150 mA 150 mA
静态电流 485 µA 485 µA 485 µA
调节输出数 1 1 1
开关频率 600 kHz 600 kHz 600 kHz
拓扑结构 Buck Buck Buck
输入电压(Max) 95 V 95 V 95 V
输入电压(Min) 9.5 V 9.5 V 9.5 V
输出电压(Max) 85 V 85 V 85 V
输出电压(Min) 2.5 V 2.5 V 2.5 V
输出电流(Max) - 0.15 A 150 mA
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
电源电压(Min) - - 9.5 V
输入电压 - 95 V 9.5V ~ 95V
长度 - - 4 mm
宽度 - - 4 mm
高度 - - 0.8 mm
封装 WDFN-8 WSON-8 WSON-8
工作温度 -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ) -40℃ ~ 125℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC标准 - - No SVHC
REACH SVHC版本 - - 2015/06/15
