对比图

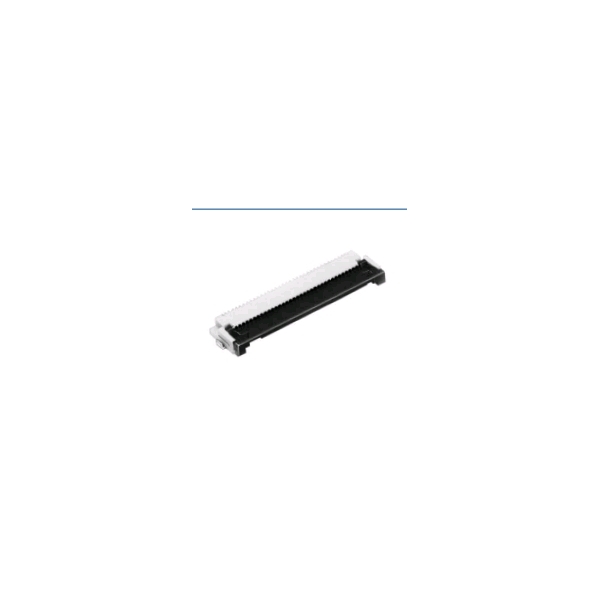

型号 FH12-20S-0.5SH(55) XF2M-2015-1A XF2M20151A
描述 HIROSE(HRS) FH12-20S-0.5SH(55) 连接器, FFC/ FPC板, ZIF, FH12系列, 20 触点, 插座, 0.5 mm, 表面安装 , 底部OMRON ELECTRONIC COMPONENTS XF2M-2015-1A 连接器, FFC/ FPC板, XF系列, 20 触点, 插座, 0.5 mm, 表面安装 , 顶部、底部OMRON ELECTRONIC COMPONENTS XF2M20151A 连接器, FFC/ FPC板, ZIF, 20 触点, 插头, 0.5 mm, 表面安装 , 顶部、底部
数据手册 ---
制造商 Hirose Electric (广濑) Omron (欧姆龙) Omron (欧姆龙)
分类 连接器连接器连接器
安装方式 Surface Mount Surface Mount Surface Mount
封装 SMD SMD -
引脚间距 500 µm 500 µm 500 µm
触点数 20 20 20
极性 Female Female Female
触点电镀 Gold Gold Gold
额定电压(DC) - 50.0 V 50.0 V
额定电压(AC) - 50.0 V 50.0 V
额定电流 0.5 A 500 mA 500 mA
绝缘电阻 500 MΩ 100 MΩ 100 MΩ
排数 1 1 2
针脚数 20 20 20
拔插次数 20 20 20
额定电流(Max) 0.5 A 0.5 A 0.5 A
工作温度(Max) 70 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -30 ℃ -30 ℃
额定电压 50 V 50 V -
接触电阻(Max) 50 mΩ 50 mΩ 50 mΩ
易燃性等级 UL 94 V-0 - -
接触电阻 50.0 mΩ - -
长度 14.1 mm 14.1 mm -
宽度 5.6 mm 5.9 mm -
高度 2 mm 2.1 mm 2.1 mm
封装 SMD SMD -
引脚间距 500 µm 500 µm 500 µm
外壳颜色 Beige Natural Natural
触点材质 Phosphor Bronze Copper Alloy Copper
工作温度 -40℃ ~ 85℃ -30℃ ~ 85℃ -30℃ ~ 85℃
外壳材质 Plastic Plastic Plastic
材质 Polyamide (PA) - -
产品生命周期 Active Active -
包装方式 Tape & Reel (TR) Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 - 2014/06/16 -
ECCN代码 - EAR99 -
HTS代码 - 8536694040 -
