对比图

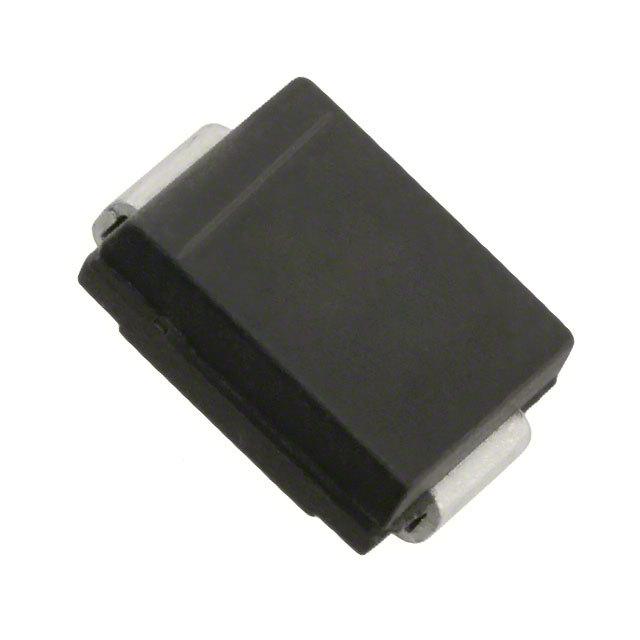

型号 SMCJ28A SMCJ28A-13-F 1.5SMC36AT3G
描述 FAIRCHILD SEMICONDUCTOR SMCJ28A TVS二极管, TVS, SMCJ系列, 单向, 28 V, 45.4 V, DO-214AB, 2 引脚SMCJ28A 系列 1500 W 28 V 表面贴装 单向 TVS 二极管 - DO-214AB1500W 齐纳瞬态电压抑制器(单向)SMC 系列设计用于保护电压敏感组件抵抗高电压和高能量瞬变。 它们具有极佳的钳位能力、高浪涌能力、低齐纳阻抗和快速响应时间。峰值功率 − 1500W @ 1.0ms 3 类 ESD 等级> (16kV)/人体模型 最高钳位电压 @ 峰值脉冲电流 低泄漏 UL 497B,用于隔离回路保护 指定了最大温度系数 响应时间通常为 ### 瞬态电压抑制器,On Semiconductor
数据手册 ---
制造商 Fairchild (飞兆/仙童) Diodes (美台) ON Semiconductor (安森美)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 2 2
封装 DO-214AB SMC DO-214AB
额定电压(DC) 28.0 V 28.0 V 36.0 V
额定功率 1.50 kW 1.50 kW 1.50 kW
击穿电压 31.1 V 31.1 V 36.0 V
电路数 1 1 -
通道数 1 - -
针脚数 2 - 2
耗散功率 1.5 kW 1500 W 4.00 W
钳位电压 45.4 V 45.4 V 49.9 V
测试电流 1 mA 1 mA 1 mA
最大反向击穿电压 34.4 V - 37.8 V
脉冲峰值功率 1.5 kW 1500 W 1500 W
最小反向击穿电压 31.1 V 31.1 V 34.2 V
击穿电压 31.1 V 31.1 V 34.2 V
工作温度(Max) 150 ℃ 150 ℃ 150 ℃
工作温度(Min) -55 ℃ 55 ℃ -65 ℃
工作结温 150 ℃ -55℃ ~ 150℃ -
额定电流 - - 30.0 A
无卤素状态 - - Halogen Free
最大反向电压(Vrrm) - - 30.8V
长度 7.15 mm 7.11 mm 7.11 mm
宽度 6.25 mm 6.22 mm 6.1 mm
高度 2.75 mm 2.62 mm 2.41 mm
封装 DO-214AB SMC DO-214AB
重量 0.13607772 kg - -
工作温度 -55℃ ~ 150℃ -55℃ ~ 150℃ -65℃ ~ 150℃ (TJ)
产品生命周期 Active Active Active
包装方式 Tape & Reel (TR) Tape & Reel (TR) Cut Tape (CT)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/06/15 - 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
