对比图

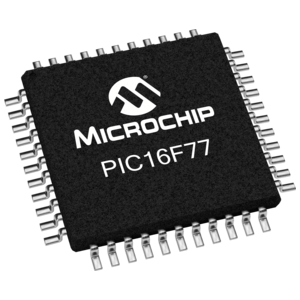

型号 PIC16F77-I/L PIC16F77T-I/PT PIC16F74-I/L
描述 MICROCHIP PIC16F77-I/L 微控制器, 8位, 闪存, PIC16F, 20 MHz, 14 KB, 368 Byte, 44 引脚, LCC8位 MCU微控制单元, PIC16 Family PIC16F7x Series Microcontrollers, 20 MHz, 14 KB, 368 Byte, 44 引脚, TQFPMICROCHIP PIC16F74-I/L 微控制器, 8位, 闪存, PIC16F, 20 MHz, 7 KB, 192 Byte, 44 引脚, LCC
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 44 44 44
封装 PLCC-44 TQFP-44 PLCC-44
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
针脚数 44 44 44
时钟频率 20.0 MHz 20.0MHz (max) 20 MHz
RAM大小 368 B 368 B 192 B
位数 8 8 8
耗散功率 1000 mW 1000 mW 1000 mW
FLASH内存容量 14 KB 14 KB 7 KB
I/O引脚数 33 33 33
存取时间 20.0 µs 20.0 µs 20.0 µs
内核架构 PIC PIC PIC
内核子架构 PIC16 PIC16 PIC16
模数转换数(ADC) 1 1 1
输入/输出数 33 Input 33 Input 33 Input
工作温度(Max) 85 ℃ 85 ℃ 85 ℃
工作温度(Min) -40 ℃ -40 ℃ -40 ℃
耗散功率(Max) 1000 mW 1000 mW 1000 mW
电源电压 4V ~ 5.5V 4V ~ 5.5V 4V ~ 5.5V
电源电压(Max) 5.5 V 5.5 V 5.5 V
电源电压(Min) 4 V 4 V 4 V
频率 20 MHz - 20 MHz
工作电压 2V ~ 5.5V - 4V ~ 5.5V
内存容量 8000 B - 4000 B
长度 16.66 mm 10 mm 16.66 mm
宽度 16.66 mm 10 mm 16.66 mm
高度 3.68 mm 1 mm 3.68 mm
封装 PLCC-44 TQFP-44 PLCC-44
工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -40℃ ~ 85℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC - No SVHC
REACH SVHC版本 2015/12/17 - 2015/12/17
ECCN代码 EAR99 EAR99 EAR99
