对比图
型号 09033646921 108457096002001 108457096002026

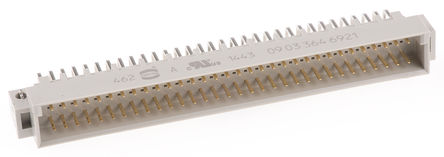

描述 Harting DIN 41612 C 型背板信号连接器Harting DIN 41612 C 型背板信号连接器设计用于印刷电路板连接。 这些 DIN 41612 C 型印刷电路板背板信号连接器耐磨耐用，具有较长的配接寿命，可为许多电子信号连接器设计应用提供经济的解决方案。 首先在位置 a1 和 a31 进行配对。 库存号 757-7951、757-7945、757-7970、757-7936、757-7954、757-7926、757-7995、757-7998、757-7967 和 757-7958 经铁路认证，铁路分类为 NFF 16-101，烟指数：F1，易燃性等级：I2工作温度 -55 至 +125°C 测试电压 1kV 触点电阻高达 20mΩ 热塑树脂 - 玻璃纤维填充 铜合金触点 首先在位置 a1 和 a31 进行配对 配有 4.5mm 连接器 (**RS 406-284**) 和 13mm 连接器 (**RS 740-6723**) ### DIN41612 - 系列DIN 41612连接器用于将所有的 19in. Eurocard 支架系统相互连接起来。触点材料：1 级和 2 级： | 黄铜 | | ---|---|---|--- 触点材料：3 级 | 磷青铜 | | 电镀 | 镀金镍 | | 绝缘体 | 玻璃填充 PBTB | | 绝缘电阻 (MΩ) | ≥ 106 | | 触点电阻 (mΩ) | ≤ 15 | | 温度范围 (°C) | -65 至 +125 | | 触点间的测试电压 (kV) rms | 1 | | 最大额定电流 (A) | 2 | | 每路插入力/拔出力 (g) | 95 | | 插拔次数 | 1 级 | 2 级 | 3 级 机械 | 500 | 400 | 50 工业大气（天） | 21 天 | 4 天 | - 尺寸 (mm) --- | 固定中心 | 总长 | 宽度 | | 厚度 | | | B 型 | C 型 | 插头 | 88.9x2.5 直径 | 94 | 8.5 | 11.1 | 13 套筒扳手 | 90x2.8 直径 | 95 | 8.1 | 10.6 | 11.6DIN 41612 Connectors 96P MALE R/A 3 ROWAVX INTERCONNECT 108457096002026 连接器, DIN 41612 PCB
数据手册 ---
制造商 Harting Technology Group (哈丁电子) AVX (艾维克斯) AVX (艾维克斯)
分类 DIN41612连接器连接器与适配器DIN41612连接器
安装方式 Through Hole Through Hole Through Hole
引脚间距 2.54 mm - 2.54 mm
触点数 64 96 64
极性 Male - Male
触点电镀 Gold - -
额定电流 2 A - 3 A
排数 3 3 3
易燃性等级 UL 94 V-0 - -
针脚数 96 96 96
拔插次数 400 - 400
额定电流(Max) 2 A 3 A 3 A
工作温度(Max) 125 ℃ 125 ℃ 125 ℃
工作温度(Min) -55 ℃ -65 ℃ -65 ℃
接触电阻(Max) 20 mΩ 20 mΩ 20 mΩ
高度 11 mm 11 mm 11 mm
引脚间距 2.54 mm - 2.54 mm
针脚长度 - - 3 mm
触点材质 Copper Alloy - Copper Alloy
材质 Polyester - -
工作温度 - - -65℃ ~ 125℃
产品生命周期 Active Active Active
包装方式 Box Tray Tray
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free 无铅 Lead Free
REACH SVHC标准 No SVHC - -
REACH SVHC版本 - - 2015/12/17
ECCN代码 - - EAR99
