对比图
型号 35115 JN224-318-C 8-35115-1

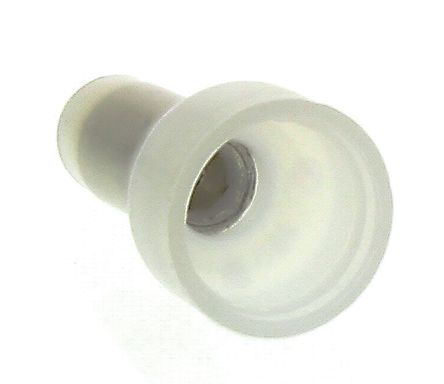

描述 TE Connectivity 闭端接片闭端接片配有尼龙或乙烯基绝缘层，可接实心和绞合电线组合，适用于单一或多种应用场合。 这些绝缘封闭端接片由锡抛光铜制成。 有关电线尺寸、颜色、开口直径和绝缘材料，请参见附加数据表。 提供手工压接工具，用于押解规格 22-14 AWG 接头，请参考库存号 431-8901电线范围 22-14 awg 经过 UL 和 CSA 认证 提供坚固、高质量接合工具库存号 431-8901 **补充数据** --- **库存号** | **制造商部件号** | **绝缘材料** | **颜色** | **电线尺寸** | **开口直径** 431-8816 | 36964 | PVC | 紫色 | 22-14 AWG | 4.75mm 431-8822 | 35115 | 尼龙 | 透明 | 22-14 AWG | 6.35mm 718-7527 | 328730 | 尼龙 | 透明 | 22-10 AWG | 9.53mm 756-0751 | 35653 | 尼龙 | 透明 | 22-10 AWG | 9.53mm 782-4743 | 320788 | PVC | 绿色 | 18-8 AWG | 12.70mm 782-4752 | 321519 | PVC | 紫色 | 22-10 AWG | 795-6492 | 1-35115-0 | 尼龙 | 本色 | | ### 闭端和分接头 - 接片和电线接头电线接头, 24-16AWG, 压接, 红色AMP FROM TE CONNECTIVITY 8-35115-1 封闭端电线对接接头
数据手册 ---
制造商 TE Connectivity (泰科) Panduit (泛达) TE Connectivity (泰科)
分类 环形舌片-铲端子端子
封装 - 100 100
线规 14AWG ~ 22AWG 14AWG ~ 24AWG 14AWG ~ 22AWG
触点电镀 Tin Tin Tin
工作温度(Max) 105 ℃ 105 ℃ -
额定电压(Max) - 600 V -
额定电压 300 V 600 V 300 V
极性 Female - -
额定电压(DC) 300 V - 300 V
方向 Straight - Straight
触点数 - - 1
长度 17.27 mm 0.79 in 17.27 mm
直径 6.35 mm 2.54 mm -
封装 - 100 100
内径尺寸 - 6.86 mm -
厚度 2.36 mm - -
宽度 - - 8.71 mm
颜色 Natural Red Transparent
触点材质 Copper Brass Copper
材质 Copper Brass Copper
绝缘材质 Nylon Nylon Nylon
产品生命周期 Active Active Active
包装方式 Bulk Bulk Bulk
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC版本 2015/06/15 2015/12/17 -
ELV标准 Compliant - Compliant
REACH SVHC标准 No SVHC - -
ECCN代码 EAR99 EAR99 EAR99
HTS代码 8536904000 - 8536904000
