对比图

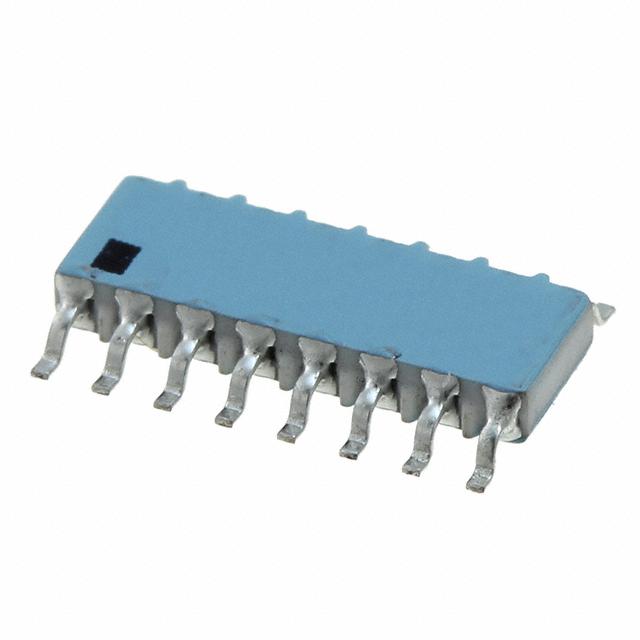

型号 766161103GP 766161103GPTR13 766161103GPTR7
描述 766 系列 9.9 x 3.9 mm 1.8 W 10 kOhm ±2 % 50 V 表面贴装 电阻网络 - SOIC-16NRes Thick Film NET 10KΩ 2% 1.8W ±100ppm/℃ BUS Ceramic 16Pin SOGN Gull Wing SMD T/RRes Thick Film NET 10KΩ 2% 1.8W ±100ppm/℃ BUS Ceramic 16Pin SOGN Gull Wing SMD T/R
数据手册 ---
制造商 CTS (西迪斯) CTS (西迪斯) CTS (西迪斯)
分类 电阻排电阻排电阻排
安装方式 Surface Mount Surface Mount Surface Mount
封装 SOIC-16 SOIC-16 SOIC-16
引脚数 16 - 16
容差 ±2 % ±2 % ±2 %
额定功率 1.8 W 1.8 W 1.8 W
耗散功率 1.8 W 1.8 W 80 mW
电阻 10 kΩ 10 kΩ 10 KΩ
工作温度(Max) 125 ℃ 125 ℃ -
工作温度(Min) -55 ℃ -55 ℃ -
额定电压 50 V 50 V -
触点数 16 - -
额定电压(DC) 50.0 V - -
阻值偏差 ±2 % - -
高度 1.55 mm 1.37 mm 1.55 mm
封装 SOIC-16 SOIC-16 SOIC-16
长度 9.9 mm - 9.9 mm
宽度 6 mm - 6 mm
厚度 2.67 mm - -
工作温度 -55℃ ~ 125℃ -55℃ ~ 125℃ -55℃ ~ 125℃
温度系数 ±100 ppm/℃ ±100 ppm/℃ ±100 ppm/℃
产品生命周期 Active Active Active
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
ECCN代码 EAR99 - EAR99
HTS代码 8533100057 - -
