UEI15-150-Q48N-C和UEI15-150-Q48NM-C

对比图

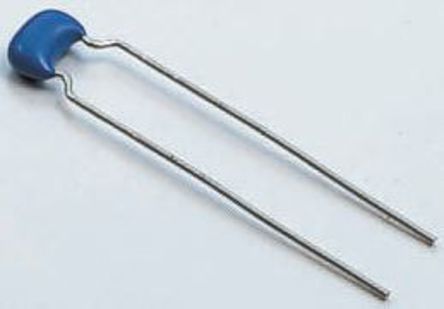

型号 UEI15-150-Q48N-C UEI15-150-Q48NM-C RPER71H333K2M1A03A

描述 Murata 15W 单输出调节隔离直流到直流转换器 - UEI15 系列工业标准开放式机架模块 最小隔离电压 2kV 直流 4:1 输入电压范围 全面自保护关闭功能 ### 注后缀中包含字母“P”的制造商部件号具有正向开/关控制极性，字母“N”表示具有负极性。### Murata 电源解决方案 - 0.75W 至 15W直流/直流转换器 隔离式板载, 1输出, 16.5 W, 15 V, 1.1 ARPER7 系列，5mm 节距X7R 电介质 浸涂环氧树脂 ### X7R 电介质适合于旁路、退耦、滤波、采样、控制和计时电路装置。

数据手册 ---

制造商 muRata (村田) muRata (村田) muRata (村田)

分类 DC/DC转换器DC/DC转换器陶瓷电容

安装方式 Through Hole Surface Mount Through Hole

引脚数 6 6 -

封装 C-75 C-75 Radial

引脚间距 - - 5 mm

电源电压(DC) 75.0 V - -

额定功率 16.5 W 15 W -

输出接口数 1 1 -

输入电压(DC) 18.0V ~ 75.0V - -

输出电压 15 V 15 V -

输出电流 1.1 A 1.1 A -

输出功率 16.5 W 16.5 W -

隔离电压 2.25 kV 2.25 kV -

开关频率 380 kHz 380 kHz -

输入电压(Max) 75 V 75 V -

输入电压(Min) 18 V 18 V -

输入电压(DC Max) 75 V 75 V -

输入电压(DC Min) 18 v 18 v -

输出电流(Max) 1.1 A 1.1 A -

输出功率(Max) 16.5 W 16.5 W -

工作温度(Max) 85 ℃ 85 ℃ 125 ℃

工作温度(Min) -40 ℃ -40 ℃ -55 ℃

输入电压 18V ~ 75V 18V ~ 75V -

额定电压(DC) - - 50.0 V

电容 - - 33 nF

容差 - - ±10 %

电介质特性 - - X7R

额定电压 - - 50 V

长度 24.4 mm - 5 mm

宽度 24.4 mm 24.4 mm -

高度 8.1 mm 8.4 mm 3.5 mm

封装 C-75 C-75 Radial

直径 - - Φ5.0mm

引脚间距 - - 5 mm

工作温度 -40℃ ~ 85℃ -40℃ ~ 85℃ -55℃ ~ 125℃

材质 - - X7R/-55℃~+125℃

温度系数 - - ±15 %

产品生命周期 Active Active Obsolete

包装方式 Tube Tube Tape & Box (TB)

RoHS标准 RoHS Compliant

含铅标准 Lead Free Lead Free Lead Free

REACH SVHC标准 No SVHC - -

REACH SVHC版本 2015/12/17 - -
