对比图

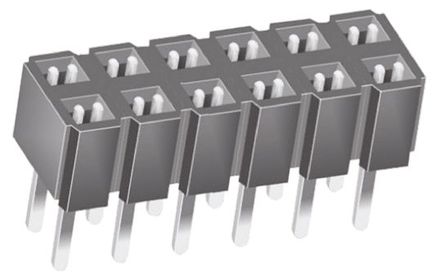

型号 CES-106-01-G-D CES-106-01-T-D CES-106-01-S-D
描述 SAMTEC CES-106-01-G-D Board-To-Board Connector, 2.54mm, 12Contacts, Receptacle, CES Series, Through Hole, 2RowsSAMTEC CES-106-01-T-D 板至板连接, 双路, CES系列, 12 触点, 插座, 2.54 mm, 通孔安装, 2 排Conn Socket Strip SKT 12POS 2.54mm Solder ST Thru-Hole Tube
数据手册 ---
制造商 Samtec (申泰电子) Samtec (申泰电子) Samtec (申泰电子)
分类 板对板连接器板对板连接器插头插座
安装方式 Through Hole Through Hole Through Hole
引脚间距 - 2.54 mm 2.54 mm
触点数 12 12 12
极性 Female Female Female
触点电镀 Gold Tin Gold
排数 2 2 2
针脚数 12 12 12
额定电流(Max) 5.5A/触头 5.5A/触头 5.5A/触头
工作温度(Max) 125 ℃ 105 ℃ 125 ℃
工作温度(Min) -55 ℃ -55 ℃ -55 ℃
额定电压(Max) 400 VAC 400 VAC 400 VAC
接触电阻(Max) 10 mΩ 10 mΩ 10 mΩ
额定电流 - 1 A -
额定电压 - 333 VAC -
长度 - 15.2 mm 15.2 mm
宽度 - 5.59 mm 5.59 mm
高度 5.08 mm 5.08 mm 5.08 mm
引脚间距 - 2.54 mm 2.54 mm
外壳颜色 Black Black Black
颜色 - Black Black
触点材质 Phosphor Bronze Phosphor Bronze Phosphor Bronze
外壳材质 - Plastic Plastic
工作温度 -55℃ ~ 125℃ -55℃ ~ 105℃ -
产品生命周期 Active Active Active
包装方式 Tube Tube Tube
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC -
REACH SVHC版本 2015/06/15 2015/06/15 -
