对比图

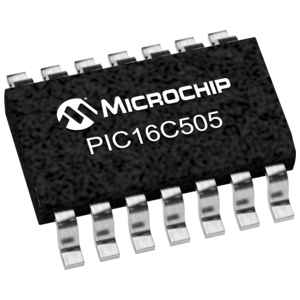

型号 PIC16C505-20I/SL PIC16C505T-20E/SL PIC16C505T-20I/SL
描述 PIC16 系列 72 B RAM 1 K x 12位 EPROM 8位 CMOS 微控制器 - SOIC-1414引脚， 8位CMOS微控制器 14-Pin, 8-Bit CMOS Microcontroller14引脚， 8位CMOS微控制器 14-Pin, 8-Bit CMOS Microcontroller
数据手册 ---
制造商 Microchip (微芯) Microchip (微芯) Microchip (微芯)
分类 微控制器微控制器微控制器
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 14 14 14
封装 SOIC-14 SOIC-14 SOIC-14
电源电压(DC) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max) 5.00 V, 5.50 V (max)
时钟频率 20.0 MHz 20.0MHz (max) 20.0MHz (max)
RAM大小 72 B 72 x 8 72 x 8
位数 8 - 8
FLASH内存容量 1.5 KB - 1.5 KB
I/O引脚数 11 12 11
存取时间 20.0 µs 20.0 µs 20.0 µs
内核架构 PIC PIC PIC
内核子架构 PIC16 - PIC16
耗散功率 700 mW 700 mW -
工作温度(Max) 85 ℃ 125 ℃ -
工作温度(Min) -40 ℃ -40 ℃ -
耗散功率(Max) 700 mW 700 mW -
频率 20 MHz - -
内存容量 1000 B - -
电源电压 2.5V ~ 5.5V - -
电源电压(Max) 5.5 V - -
电源电压(Min) 2.5 V - -
封装 SOIC-14 SOIC-14 SOIC-14
工作温度 -40℃ ~ 85℃ -40℃ ~ 125℃ -40℃ ~ 85℃ (TA)
产品生命周期 Unknown Unknown Unknown
包装方式 Tube Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 - -
ECCN代码 3A991.a.2 - -
