对比图

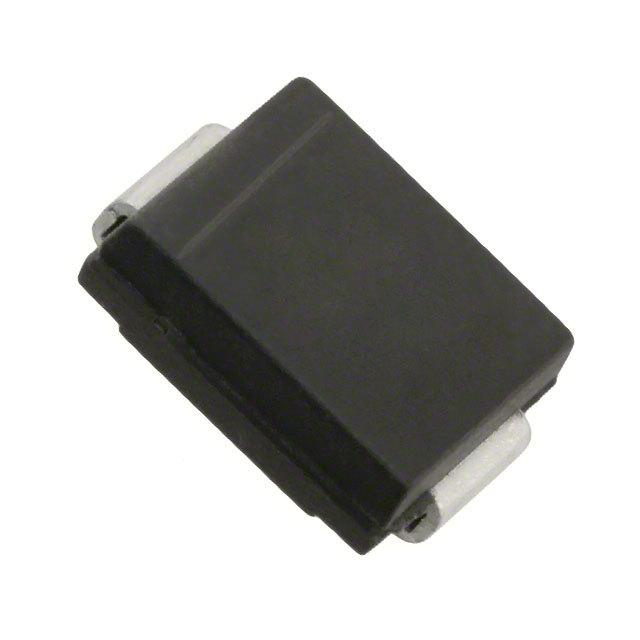

型号 SMCJ26CA-13 SMCJ26CA-TP SMCJ26CA
描述 TVS BI-DIR 26V 1500W SMCESD 抑制器/TVS 二极管 26V 1500 WattsLITTELFUSE SMCJ26CA 二极管, TVS, 26V
数据手册 ---
制造商 Diodes (美台) Micro Commercial Components (美微科) Littelfuse (力特)
分类 TVS二极管TVS二极管TVS二极管
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 - 2 2
封装 SMC DO-214AB-2 DO-214AB-2
额定电压(DC) 26.0 V 26.0 V 26.0 V
工作电压 - 26 V 26 V
电容 - - 1600 pF
额定功率 1.50 kW 1.50 kW 1.50 kW
击穿电压 - 28.9 V 30.4 V
电路数 - 1 1
针脚数 - - 2
耗散功率 - - 1500 W
钳位电压 - 42.1 V 42.1 V
测试电流 - 1 mA 1 mA
最大反向击穿电压 - - 31.9 V
脉冲峰值功率 - 1500 W 1500 W
最小反向击穿电压 - 28.9 V 28.9 V
击穿电压 - - 28.9 V
工作温度(Max) - 175 ℃ 150 ℃
工作温度(Min) - -55 ℃ -65 ℃
工作结温 - -55℃ ~ 175℃ -65℃ ~ 150℃
最大反向电压（Vrrm） - 26V -
长度 7.11 mm 7.11 mm 8.13 mm
宽度 6.22 mm 6.22 mm 6.22 mm
高度 2.62 mm 2.62 mm 2.62 mm
封装 SMC DO-214AB-2 DO-214AB-2
工作温度 - -55℃ ~ 175℃ (TJ) -55℃ ~ 150℃ (TJ)
产品生命周期 Discontinued at Digi-Key Active Active
包装方式 Tape, Bulk Tape & Reel (TR) Tape & Reel (TR)
RoHS标准 Non-Compliant RoHS Compliant RoHS Compliant
含铅标准 Contains Lead Lead Free Lead Free
REACH SVHC版本 - - 2014/12/17
