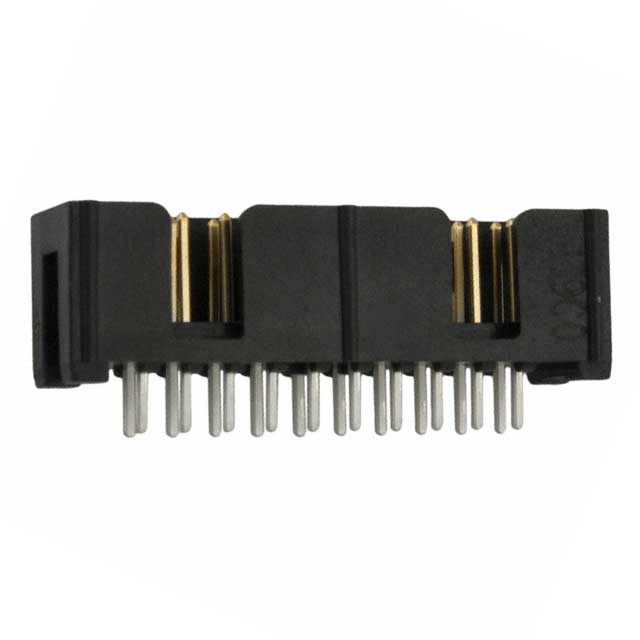

N2520-6003-RB和N2520-6003-UB

对比图

型号 N2520-6003-RB N2520-6003-UB N2520-6003-UG

描述 CONN HEADER 20POS STR GOLD T/HHeader Connector, PCB Mnt, RECEPT, 20Contacts, PIN, 0.100 Pitch, PC TAIL Terminal, GUIDE SLOTConn Shrouded Header HDR 20POS 2.54mm Solder ST Thru-Hole

数据手册 ---

制造商 3M 3M 3M

分类 线对板连接器插头插座插头插座

安装方式 Through Hole Through Hole Through Hole

引脚间距 2.54 mm 2.54 mm -

极性 Male Male Male

额定电流 1.75 A 1.75 A 1.75 A

排数 2 2 2

针脚数 20 20 20

触点数 20 20 -

触点电镀 Gold, Tin Gold -

绝缘电阻 1000 MΩ 1000 MΩ -

易燃性等级 UL 94 V-0 - -

额定电流(Max) 1.75 A 1.75 A -

工作温度(Max) 105 ℃ 105 ℃ -

工作温度(Min) -55 ℃ -55 ℃ -

触点材质 Copper Alloy Copper Alloy Copper Alloy

工作温度 -55℃ ~ 105℃ -55℃ ~ 105℃ -55℃ ~ 105℃

颜色 Beige Black -

外壳材质 Polyester Plastic -

外壳颜色 - Black -

产品生命周期 Active Active Active

包装方式 Box Box -

RoHS标准 RoHS Compliant Non-Compliant RoHS Compliant

含铅标准 Lead Free Contains Lead Lead Free

REACH SVHC标准 No SVHC - -

高度 9.91 mm 9.91 mm -

引脚间距 2.54 mm 2.54 mm -

长度 - 32.7 mm -

宽度 - 8.59 mm -
