对比图

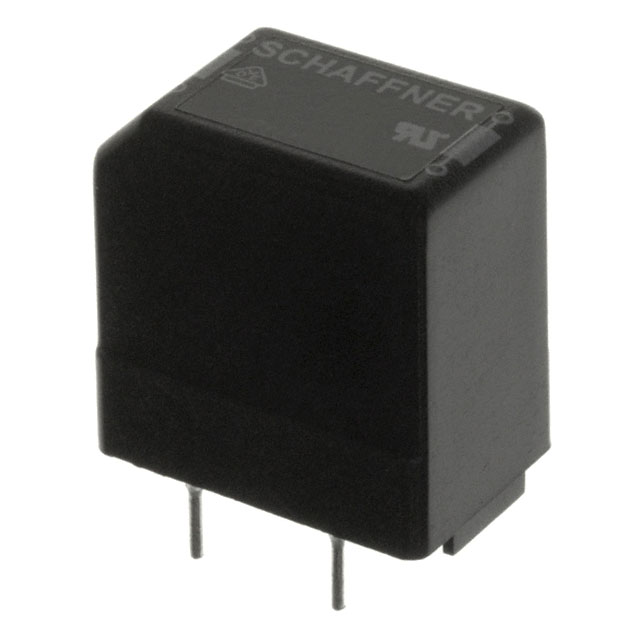

型号 RN214-1.5-02-6M8 RN214-1.5-02
描述 Common Mode Chokes Dual 6.8mH 10kHz 1.5A 123mOhm DCR Thru-HoleSchaffner RN 系列共模扼流圈Schaffner 的优质共模扼流圈系列为用户提供可靠的交流电源线路噪声过滤。 可用于各种应用，如相角控制电路及饱和扼流圈和 EMI 输入滤波器。额定电流范围 0.3 →10 A 直流 → 1kHz 频率 100kHz → 3MHz 共模谐振频率 双扼流圈配置 多个印刷电路板安装选件 小巧紧凑设计 高饱和电阻和极佳的热行为 ### 认可UL 认证### Schaffner 引线型电感器（扼流圈）
数据手册 --
制造商 Schaffner Schaffner
分类 扼流圈扼流圈
安装方式 Through Hole Through Hole
封装 - 15.5 mm x 23 mm x 25 mm
引脚数 4 -
额定电压(AC) 300 V 250 V
额定电流 - 1.5 A
电感 6.8 mH 6.8 mH
测试频率 10 kHz 10 kHz
工作温度(Max) 100 ℃ 125 ℃
工作温度(Min) -40 ℃ -40 ℃
额定电压 300 VAC 250 VAC
电阻(DC Max) 123 mΩ 130 mΩ
额定电流(Max) 1.5 A -
长度 - 15.5 mm
宽度 - 23 mm
高度 25.3 mm 25 mm
封装 - 15.5 mm x 23 mm x 25 mm
工作温度 -40℃ ~ 100℃ -40℃ ~ 125℃
产品生命周期 Active Active
包装方式 - Tube
RoHS标准 RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free
REACH SVHC版本 2015/12/17 -
ECCN代码 EAR99 EAR99
HTS代码 - 8504508000
