对比图
型号 B82477G4223M SRR1260A-220M DR125-220-R

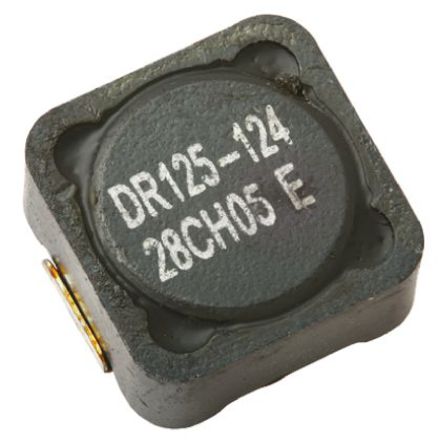

描述 EPCOS B82477G4223M 表面贴装功率电感器, B82477G4系列, 22 µH, ± 20%, 屏蔽, 0.038 ohm, 3.6 ABOURNS SRR1260A-220M 表面贴装功率电感器, AEC-Q200 SRR1260A系列, 22 µH, ± 20%, 屏蔽, 0.043 ohm, 4 ACOILTRONICS DR125-220-R 表面贴装功率电感器, DR125系列, 22 µH, ± 20%, 屏蔽, 3.7 A
数据手册 ---
制造商 Epcos (爱普科斯) Bourns J.W. Miller (伯恩斯) Cooper Bussmann (库柏)
分类 电感贴片电感电感
安装方式 Surface Mount Surface Mount Surface Mount
引脚数 2 - 2
封装 Non Standard 12.5mm x 12.5mm x 6mm 12.5mm x 12.5mm x 6mm
额定电流 3.6 A 4 A 3.7 A
容差 ±20 % ±20 % ±20 %
电感 22 µH 22 µH 22 µH
电阻 38 mΩ - -
电感公差 ±20 % ±20 % ±20 %
测试频率 100 kHz 1 kHz 100 kHz
电阻(DC） ≤38 mΩ 0.043 Ω 39.6 mΩ
额定电流(DC) 3.6 A - -
电阻(DC Max) 0.038 Ω 0.043 Ω 39.6 mΩ
自谐频率 - 13.4 MHz -
Q值 - 29 -
工作温度(Max) - 125 ℃ 125 ℃
工作温度(Min) - -40 ℃ -40 ℃
屏蔽 - - Yes
长度 12.8 mm - 12.5 mm
宽度 12.8 mm 12.5 mm 12.5 mm
高度 8 mm 6.5 mm 6 mm
封装 Non Standard 12.5mm x 12.5mm x 6mm 12.5mm x 12.5mm x 6mm
工作温度 -55℃ ~ 125℃ -40℃ ~ 125℃ -40℃ ~ 125℃
包装方式 Cut Tape (CT) Cut Tape (CT) Tape & Reel (TR)
产品生命周期 - Active Unknown
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC标准 No SVHC No SVHC No SVHC
REACH SVHC版本 2015/06/15 2016/06/20 2015/06/15
ECCN代码 - - EAR99
HTS代码 - - 8504508000
