对比图

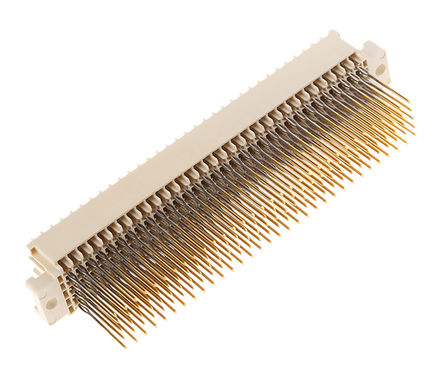

型号 02021601301 208458160012025 02021602301
描述 HARTING 02021601301 连接器, DIN41612, 公, 160路, 按入式DIN 41612 连接器 160POS RECEPT STRHarting har-bus® 64 IEC 61076-4-113 DIN 41612 连接器har-bus® 64 IEC 61076-4-113 DIN 41612 背板信号连接器。 最初设计用于 VME64，该系列具有完全向后兼容性，可与现有 DIN41612 C 型兼容，完全兼容以前的型号。 库存号 235-6406 和 406-394 是 SMC 兼容 har-bus® 64 DIN 41612 背板信号公连接器 库存号 235-6412、253-9594、406-398 和 406-405 是 har-bus® 64 DIN 41612 背板信号母连接器，带压入式端接和安装法兰 库存号 843-6000 是 har-bus® 64 DIN 41612 背板信号母连接器，带开关、压入式端接和安装法兰。 库存号 865-8051 是母压接端子外壳，适合与 har-bus64 护罩一起使用 库存号 843-6220 是母压接端子外壳，适合与一排 R 型公连接器一起使用 有关压接触点，请参见典型 843-6224。160MB 到 220MB 数据传输率 改进现有的系统，增加管脚数 压入配合型插座有助于组装和生产 高性能，可确保向前和后兼容 额定电流 | 2A ---|--- 测试电压 | 1kV r.m.s 触点材料 | 液晶聚合物 UL 94-V0 触点材料 | 铜合金 电镀 | 局部镀金 触点电阻 (mΩ) | ≤ 15 温度范围 (°C) | -65°C 至 +125°C ### 标准根据 IEC 61 076-4-113 的 1 类和 2 类性能水平
数据手册 ---
制造商 Harting Technology Group (哈丁电子) AVX (艾维克斯) Harting Technology Group (哈丁电子)
分类 DIN41612连接器DIN41612连接器DIN41612连接器
安装方式 Through Hole Through Hole Through Hole
封装 - - -
引脚间距 - - 2.54 mm
触点数 160 - 160
极性 Female - Female
触点电镀 Gold - Gold
额定电流 1 A - 1 A
排数 5 5 5
针脚数 160 160 160
额定电流(Max) 1 A - 1 A
工作温度(Max) 125 ℃ - 125 ℃
工作温度(Min) -55 ℃ - -55 ℃
接触电阻(Max) 30 mΩ - 30 mΩ
绝缘电阻 - - 10000 MΩ
接触电阻 - - 30 mΩ
拔插次数 - - 250
长度 94.8 mm - 17 mm
宽度 15.9 mm - -
高度 11.58 mm - 11.58 mm
封装 - - -
引脚间距 - - 2.54 mm
针脚长度 - - 17 mm
触点材质 Copper - Copper Alloy
工作温度 -40℃ ~ 105℃ - -
外壳颜色 - - Natural
颜色 - - Natural
产品生命周期 Active Active Active
包装方式 Box - Box
RoHS标准 RoHS Compliant RoHS Compliant RoHS Compliant
含铅标准 Lead Free Lead Free Lead Free
REACH SVHC版本 2015/12/17 - 2015/12/17
REACH SVHC标准 - - No SVHC
